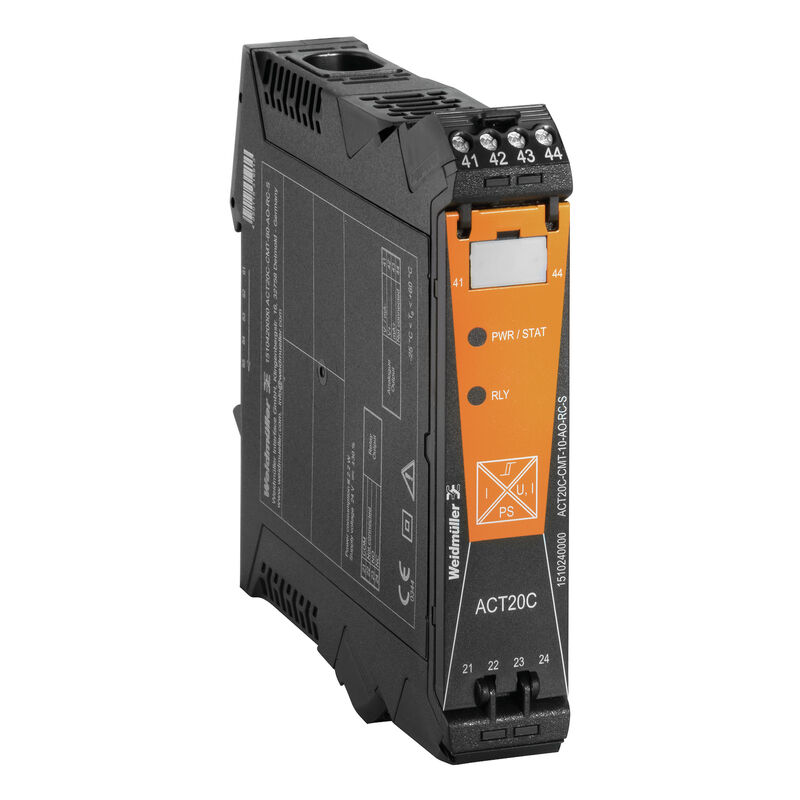

Weidmüller 1510240000 ACT20C-CMT-10-AO-RC-S Akım Ölçüm Transdüseri ve Limit Değer İzleme Modülü

Weidmüller 1510240000 ACT20C-CMT-10-AO-RC-S, endüstriyel otomasyon sistemlerinde AC/DC akım ölçümü, analog sinyal dönüşümü ve limit değer izleme uygulamaları için geliştirilmiş yüksek performanslı bir akım ölçüm transdüseridir. 0…1 A, 0…5 A ve 0…10 A giriş akımlarını True RMS teknolojisi ile hassas şekilde ölçerek 0(4)…20 mA veya 0…10 V analog çıkış sinyaline dönüştürür. Entegre röle çıkışı sayesinde aşırı akım veya düşük akım durumlarında güvenilir alarm ve kontrol sinyali üretir.

ACT20C serisinin gelişmiş haberleşme altyapısını destekleyen bu model; DIP anahtarları, potansiyometre veya ACT20C Gateway üzerinden kolayca yapılandırılabilir. Dört yönlü galvanik izolasyon sayesinde giriş, çıkış, besleme ve röle devreleri güvenli şekilde birbirinden ayrılır.

Teknik Özellikler

Ürün Kodu: 1510240000 Model: ACT20C-CMT-10-AO-RC-S Marka: Weidmüller Seri: ACT20C Ürün Tipi: Akım Ölçüm Transdüseri / Limit Değer İzleme Modülü

Giriş Akımı: 0…1 A / 0…5 A / 0…10 A AC/DC (True RMS) Çıkış Sinyali: 0…20 mA, 4…20 mA, -20…+20 mA, 0…10 V, 2…10 V, 0…5 V, 1…5 V, -5…+5 V, -10…+10 V (ayarlanabilir) Röle Çıkışı: 1 adet değiştirici kontak (SPDT) Kontak Kapasitesi: 250 V AC / 2 A Besleme Gerilimi: 24 V DC (±30%) Güç Tüketimi: Maks. 2.2 W Doğruluk: ≤ ±0.3 % FS (1 A / 5 A), ≤ ±0.6 % FS (10 A) Tepki Süresi: ≤300 ms (True RMS), ≤60 ms (AA) Alarm Fonksiyonları: Aşırı akım, düşük akım, ayarlanabilir alarm gecikmesi ve histerezis İzolasyon: 4 yönlü galvanik izolasyon (Giriş / Çıkış / Besleme / Röle) Test Gerilimi: 4 kV Darbe Dayanımı: 6 kV (1.2/50 µs) Montaj Tipi: TS35 DIN ray Koruma Sınıfı: IP20 Çalışma Sıcaklığı: -25 °C … +70 °C Bağlantı Tipi: Vidalı terminal

Ürün Avantajları

Weidmüller ACT20C-CMT-10-AO-RC-S, True RMS ölçüm teknolojisi sayesinde harmonikli veya bozulmuş akım dalga şekillerinde dahi yüksek doğruluk sunar. Geniş analog çıkış seçenekleri sayesinde PLC, DCS ve SCADA sistemlerine kolayca entegre edilir.

Entegre röle çıkışı sayesinde aşırı akım ve düşük akım durumlarında güvenilir alarm oluşturur. ACT20C Gateway desteği ile uzaktan yapılandırma ve parametre yönetimi yapılabilir; bu da devreye alma ve bakım süreçlerini önemli ölçüde kolaylaştırır.

Kullanım Alanları

Endüstriyel otomasyon sistemleri Motor akım izleme uygulamaları Enerji izleme sistemleri PLC ve SCADA sistemleri Makine koruma uygulamaları Proses kontrol sistemleri

Neden Weidmüller 1510240000?

Weidmüller 1510240000 ACT20C-CMT-10-AO-RC-S, yüksek doğruluklu True RMS ölçümü, esnek analog çıkış seçenekleri, uzaktan yapılandırılabilir yapısı ve entegre alarm rölesi ile modern endüstriyel otomasyon uygulamaları için ideal bir çözümdür. Sağlam galvanik izolasyon yapısı sayesinde uzun ömürlü, güvenilir ve kararlı çalışma performansı sunar.
