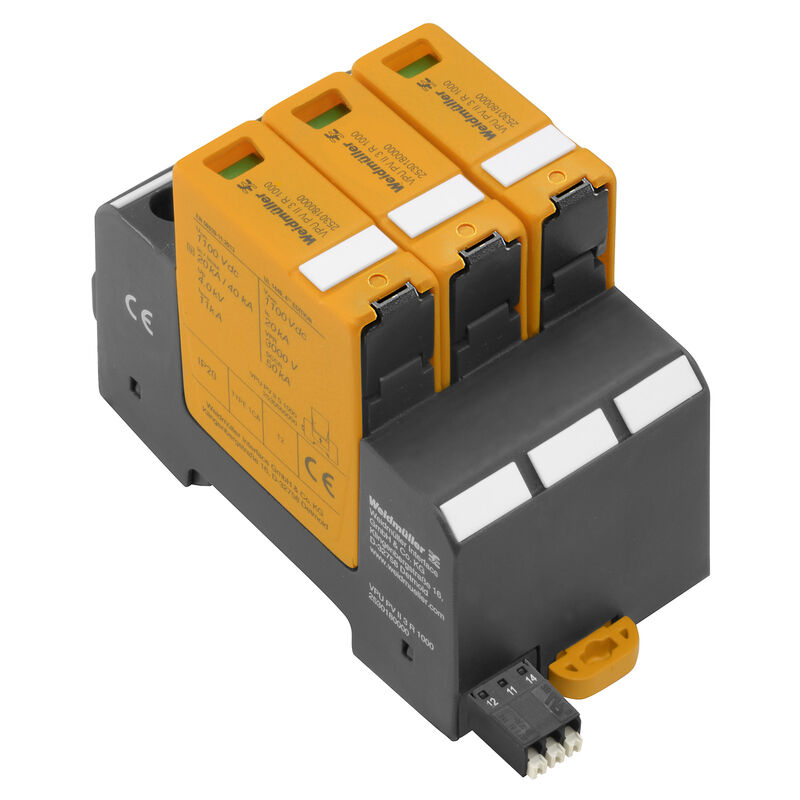

Weidmüller 2530190000 VPU PV I+II 3 R 1000 E, fotovoltaik (PV) sistemler için geliştirilmiş Tip 1+2 DC parafudr (Surge Protection Device – SPD) çözümüdür. 1.000 V DC nominal çalışma gerilimine ve 1.100 V DC maksimum PV sistem gerilimine (Ucpv) sahip olan bu ürün, yıldırım darbeleri ve anahtarlama kaynaklı aşırı gerilimlere karşı inverterleri, PV panellerini, combiner box’ları ve diğer DC ekipmanları güvenilir şekilde korur. Tip 1+2 koruma sınıfı sayesinde hem doğrudan yıldırım akımlarına hem de ani aşırı gerilim darbelerine karşı kapsamlı koruma sunar. Dahili uzaktan alarm (remote signalling) kontağı ile sistem durumu uzaktan izlenebilir.

Weidmüller VPU PV I+II 3 R 1000 E modeli, 3 kutuplu, 35 mm DIN ray montajlı ve vidalı bağlantılı yapıya sahiptir. 6,25 kA yıldırım darbe akımı (Iimp), 50 kA toplam deşarj akımı (Itotal) ve 40 kA maksimum deşarj akımı (Imax) değerleri sayesinde yüksek koruma performansı sağlar. PUSH IN uzaktan sinyal bağlantısı, optik durum göstergesi ve 5 yıl üretici garantisi ile yeni nesil güneş enerjisi santralleri için güvenilir bir çözümdür.

Teknik Özellikler

• Ürün Kodu: 2530190000
• Ürün Modeli: VPU PV I+II 3 R 1000 E
• Seri: VARITECTOR PU PV
• Ürün Tipi: Tip 1+2 DC Parafudr (SPD)
• Koruma Sınıfı: Type I + Type II
• Nominal Gerilim (DC): 1.000 V DC
• Maksimum PV Sistem Gerilimi (Ucpv): 1.100 V DC
• Nominal Deşarj Akımı (In): 20 kA
• Toplam Deşarj Akımı (Itotal 8/20 µs): 50 kA
• Yıldırım Darbe Akımı (Iimp 10/350 µs): 6,25 kA
• Maksimum Deşarj Akımı (Imax): 40 kA
• Koruma Seviyesi (Up): ≤ 3,8 kV
• Tepki Süresi: ≤ 25 ns
• Kaçak Akım: 30 µA
• Kısa Devre Dayanımı (Iscpv): 11 kA
• Kutup Sayısı: 3
• Uzaktan Alarm Kontağı: 1 CO, 250 V AC / 1 A
• Bağlantı Tipi: Vidalı Güç Bağlantısı, PUSH IN Uzaktan Sinyal Bağlantısı
• Montaj Tipi: 35 mm DIN Ray (TS35)
• Bağlantı Kesiti: 1,5…35 mm²
• Koruma Sınıfı: IP20
• Optik Durum Göstergesi: Yeşil = Normal, Kırmızı = Değiştirilmeli
• Çalışma Sıcaklığı: -40°C … +85°C
• Standartlar: EN 61643-31, EN 50539-11
• RoHS Uyumluluğu: Evet
• Garanti: 5 Yıl

Ürün Avantajları

• 1.000 V DC fotovoltaik sistemler için geliştirilmiştir.
• Tip 1+2 koruma sayesinde yıldırım darbeleri ve aşırı gerilimlere karşı kapsamlı koruma sağlar.
• 50 kA toplam deşarj kapasitesi sunar.
• 6,25 kA Iimp değeri ile doğrudan yıldırım etkilerine karşı koruma sağlar.
• 40 kA Imax kapasitesi ile yüksek performanslı aşırı gerilim koruması sunar.
• Uzaktan alarm kontağı sayesinde sistem durumu SCADA veya otomasyon sistemlerine aktarılabilir.
• ≤25 ns tepki süresi ile hassas elektronik ekipmanları korur.
• TS35 DIN ray montajı sayesinde kolay kurulum sağlar.
• EN 61643-31 ve EN 50539-11 standartlarına uygundur.
• 5 yıl Weidmüller garantisi ile uzun ömürlü kullanım sunar.

Kullanım Alanları

• Güneş Enerjisi Santralleri (GES)
• Çatı tipi fotovoltaik sistemler
• Arazi tipi güneş enerjisi santralleri
• PV Combiner Box uygulamaları
• Solar inverter koruması
• DC dağıtım panoları
• Endüstriyel fotovoltaik sistemler
• Ticari güneş enerjisi projeleri
• Yenilenebilir enerji sistemleri
• Enerji depolama sistemleri (ESS)

Neden Weidmüller 2530190000 VPU PV I+II 3 R 1000 E?

Weidmüller 2530190000 VPU PV I+II 3 R 1000 E, 1.000 V DC güneş enerjisi sistemlerinde yıldırım darbeleri ve anahtarlama kaynaklı aşırı gerilimlere karşı maksimum koruma sağlayan profesyonel bir Tip 1+2 DC parafudrdur. 50 kA toplam deşarj kapasitesi, 6,25 kA yıldırım darbe akımı (Iimp), 40 kA maksimum deşarj akımı, ≤3,8 kV koruma seviyesi, ≤25 ns tepki süresi, uzaktan alarm kontağı, DIN ray montajı ve 5 yıl üretici garantisi sayesinde inverterler, combiner box’lar ve diğer DC ekipmanların güvenliğini artırırken sistem durumunun uzaktan izlenmesine de olanak tanır. Özellikle dış yıldırımdan korunma sistemi bulunan fotovoltaik tesislerde güvenilir ve uzun ömürlü bir koruma çözümüdür.
