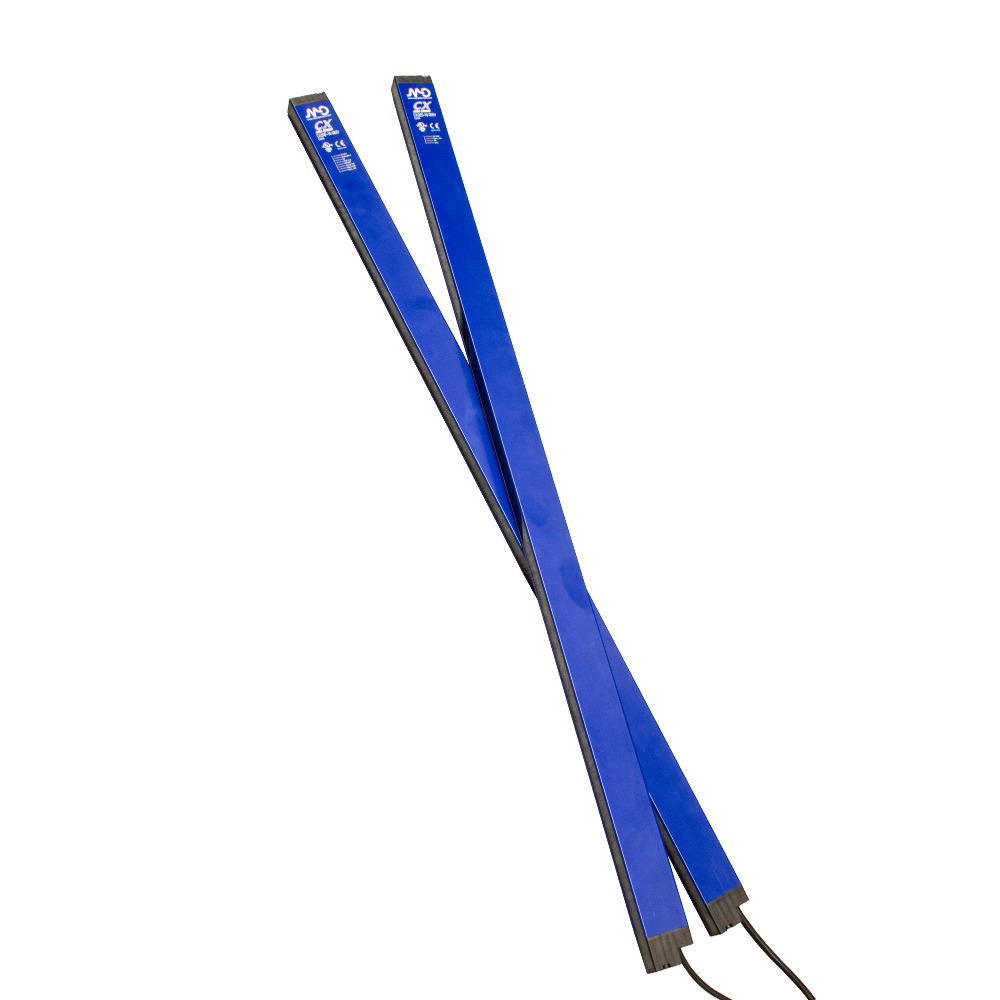

Datasensing CX2E0RA/05-016V, 160 mm kontrol yüksekliği ve 5 mm ışın aralığına sahip, analog çıkışlı endüstriyel ölçüm alan sensörüdür. Karşılıklı verici ve alıcı üniteleriyle oluşturduğu ışın alanı sayesinde nesne geçişi, yükseklik ve konum kontrolü uygulamalarında kullanılabilir.
Çalışma Prensibi
Sensörün verici ünitesi kızılötesi ışınlar gönderir. Alıcı ünitesi, nesnenin engellediği ışınları değerlendirerek ölçüm bilgisini analog çıkış üzerinden kontrol sistemine iletir. Kablolu Teach-in ve blanking özellikleri, uygulamaya uygun algılama ayarları yapılmasını sağlar.
Technical Specifications
Ürün Modeli: CX2E0RA/05-016V
Marka: Datasensing
Seri: CX2
Ürün Tipi: Analog Çıkışlı Ölçüm Alan Sensörü
Kontrol Yüksekliği: 160 mm
Işın Aralığı: 5 mm
Işın Sayısı: 33
Minimum Algılanabilir Nesne: Ø 5 mm
Nominal Çalışma Mesafesi: 0,3–3 m
Çıkış Tipi: 0–10 V ve 4–20 mA analog
Çıkış Eğimi: Pozitif / negatif, seçilebilir
Anahtarlama Frekansı: 33,7 Hz
Işık Kaynağı: Kızılötesi LED, 850 nm
Hassasiyet Ayarı: Kablo üzerinden Teach-in
Besleme Gerilimi: 16,8–30 VDC
Yüksüz Akım Tüketimi: ≤330 mA
Bağlantı: M12 4 pin ve M12 8 pin, 200 mm PVC kablo bağlantıları
Gövde Malzemesi: Alüminyum
Optik Yüzey: PMMA
Koruma Sınıfı: IP67
Çalışma Sıcaklığı: -10…+55 °C
Boyutlar: 169 × 36 × 20 mm
Sertifikalar: CE, cULus
Montaj Aksesuarı: ST151 sabitleme kiti
Product Advantages
5 mm ışın aralığı, küçük nesnelerin ve yükseklik değişimlerinin algılanmasını destekler. Analog çıkışlar, ölçüm bilgilerinin PLC veya diğer kontrol sistemlerinde değerlendirilmesini sağlar. IP67 koruma sınıfı ve alüminyum gövdesi, endüstriyel ortamlar için dayanıklı bir yapı sunar.
Areas of Application
Konveyörlerde ürün yüksekliği kontrolü, parça geçiş algılama, istif seviyesi izleme, paketleme hatları ve otomatik ölçüm sistemleri.
Neden Datasensing CX2E0RA/05-016V?
160 mm kontrol yüksekliği, 33 ışın ve 5 mm ışın aralığıyla kompakt ölçüm alanlarında analog veri gerektiren uygulamalara uygundur.
