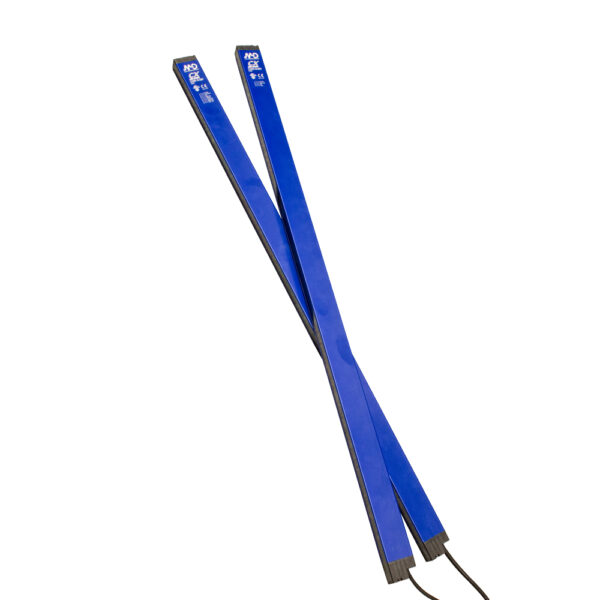

Datasensing CX2E0RF/05-016V, 160 mm kontrol yüksekliği, 5 mm ışın aralığı, PNP dijital çıkış ve 0–10 V analog çıkışa sahip hibrit ölçüm alan sensörüdür. Aynı sistemde hem nesne varlık bilgisinin hem de analog konum bilgisinin değerlendirilmesi gereken otomasyon uygulamaları için geliştirilmiştir.
Çalışma Prensibi
Karşılıklı verici ve alıcı arasında 33 kızılötesi ışınla algılama alanı oluşturulur. Nesnelerin ışınları kesmesiyle dijital çıkış üzerinden varlık bilgisi, analog çıkış üzerinden ise ölçüm bilgisi kontrol sistemine aktarılır.
Technical Specifications
Ürün Modeli: CX2E0RF/05-016V
Marka: Datasensing
Seri: CX2
Ürün Tipi: Hibrit Dijital ve Analog Çıkışlı Ölçüm Alan Sensörü
Kontrol Yüksekliği: 160 mm
Işın Aralığı: 5 mm
Işın Sayısı: 33
Minimum Algılanabilir Nesne: Ø 5 mm
Nominal Çalışma Mesafesi: 0,3–3 m
Dijital Çıkış: PNP
Analog Çıkış: 0–10 V
Çıkış Fonksiyonu: NO / NC ve pozitif / negatif analog eğim
Anahtarlama Frekansı: 33,7 Hz
Işık Kaynağı: Kızılötesi LED, 850 nm
Hassasiyet Ayarı: Kablolu Teach-in
Ek Fonksiyon: Blanking
Besleme Gerilimi: 16,8–30 VDC
Yüksüz Akım Tüketimi: ≤330 mA
Yük Akımı: 100 mA’den düşük
Bağlantı: M12 4 pin ve M12 8 pin, 200 mm PVC bağlantı kabloları
Gövde Malzemesi: Alüminyum
Optik Yüzey: PMMA
Boyutlar: 169 × 36 × 20 mm
Koruma Sınıfı: IP67
Çalışma Sıcaklığı: -10…+55 °C
Sertifikalar: CE, cULus
Product Advantages
PNP dijital çıkış ile 0–10 V analog çıkışın bir arada bulunması, tek sensör üzerinden farklı kontrol bilgilerinin elde edilmesini sağlar. 5 mm ışın aralığı hassas nesne algılamayı destekler. Teach-in fonksiyonu algılama koşullarının ayarlanmasını kolaylaştırır.
Areas of Application
Ürün varlık ve yükseklik kontrolü, konveyörler, hassas parça algılama, paketleme makineleri, otomatik montaj ve üretim hatları.
Neden Datasensing CX2E0RF/05-016V?
160 mm kontrol yüksekliği, 33 ışın ve PNP + 0–10 V çıkış kombinasyonuyla dijital varlık kontrolü ile analog ölçüm bilgisinin birlikte gerektiği uygulamalara uygundur.
