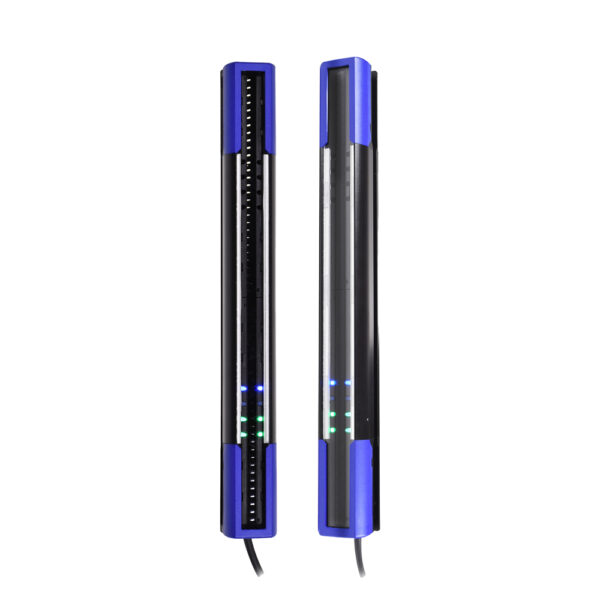

Datasensing DS4-10-1950-S08-JZ, 1950 mm kontrollü yüksekliğe ve 195 ışınlı optik yapıya sahip DS4 Standard serisi fotoelektrik ölçüm alan sensörüdür. Geniş algılama bölgelerinde büyük ürünlerin varlık, konum, yükseklik ve profil kontrolü için geliştirilmiştir.
Çalışma Prensibi
Karşılıklı yerleştirilen verici ve alıcı arasında çoklu kızılötesi ışınlardan oluşan bir algılama alanı oluşturulur. Nesne bu alandan geçtiğinde kestiği ışınlar değerlendirilerek ölçüm bilgileri üretilir. Veriler IO-Link, RS485 ve yapılandırılabilir analog/dijital çıkışlar üzerinden kontrol sistemine aktarılır.
Technical Specifications
Ürün Modeli: DS4-10-1950-S08-JZ
Ürün Kodu: 957650068
Seri: DS4 Standard
Ürün Tipi: IO-Link ve RS485 Haberleşmeli Algılama ve Ölçüm Alan Sensörü
Kontrollü Yükseklik: 1950 mm
Işın Aralığı: 10 mm
Işın Sayısı: 195
Algılama Mesafesi: 0,2–7 m
Algılama Yeteneği: Teach-In ile 10 mm; Teach-In olmadan 14 mm
Dijital Çıkış: PNP / NPN / Push-Pull, yapılandırılabilir
Analog Çıkış: 0–10 V / 4–20 mA
Haberleşme: IO-Link, RS485
Hassasiyet Ayarı: Remote Teach, IO-Link, AppGUI
Besleme Gerilimi: 19,2–28,8 VDC
Işık Kaynağı: Kızılötesi, 850 nm
Bağlantı: Verici M12 5 pin, alıcı M12 8 pin
Gövde Malzemesi: Alüminyum
Optik Pencere: PMMA
Boyutlar: 35 × 40 × 1961,5 mm
Koruma Sınıfı: IP65 / IP67
Çalışma Sıcaklığı: -30…+50 °C
Product Advantages
195 ışınlı optik yapısı ve 1950 mm kontrollü yüksekliği sayesinde büyük nesnelerin temassız algılanmasını ve ölçülmesini destekler. IO-Link üzerinden parametre ayarı ve RS485 haberleşmesi, gelişmiş otomasyon sistemlerine entegrasyon imkânı sağlar.
Areas of Application
Lojistik sistemleri, paletleme hatları, konveyörler, büyük kutu algılama, ürün yüksekliği ve profil ölçümü, paketleme makineleri ve endüstriyel kalite kontrol.
Neden Datasensing DS4-10-1950-S08-JZ?
1950 mm kontrollü yüksekliği, 195 ışını, 0,2–7 m algılama mesafesi ve IO-Link/RS485 haberleşmesiyle geniş alanlı endüstriyel ölçüm uygulamalarına gelişmiş bir çözüm sunar.
