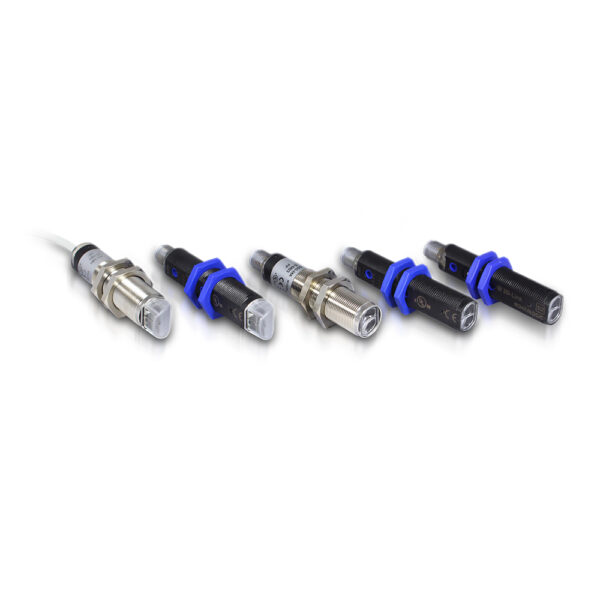

Datasensing S5N-PR-2-B01-NN (952001781), endüstriyel otomasyon sistemlerinde ürün varlık/yokluk, geçiş ve konum kontrolü için kullanılan M18 gövdeli polarize retroreflektif fotoelektrik sensördür. LED ışık kaynağı, radyal 90° optik yapı, 2 metre kablo bağlantısı ve NPN NO+NC çıkışı ile farklı makine ve üretim hatlarına kolayca entegre edilebilir.
S5N-PR-2-B01-NN modeli 2,5 metre nominal algılama mesafesine sahiptir ve hassasiyet ayarı trimmer üzerinden yapılabilir. Polarize retroreflektif çalışma prensibi sayesinde özellikle reflektör kullanılarak güvenilir ürün algılama yapılması gereken otomasyon uygulamalarında pratik bir çözüm sunar.
Çalışma Prensibi
S5N-PR-2-B01-NN, polarize retroreflektif algılama prensibiyle çalışır. Sensör tarafından yayılan ışık, karşı tarafta bulunan uygun reflektöre gönderilir ve geri dönen ışık sensör tarafından değerlendirilir.
Algılama alanına bir ürün girdiğinde reflektörden sensöre dönen ışığın karakteristiği değişir. Sensör bu değişimi algılayarak NPN çıkışı üzerinden PLC veya diğer kontrol sistemlerine sinyal gönderir.
Polarize retroreflektif teknoloji, standart retroreflektif uygulamalara kıyasla parlak veya yansıtıcı yüzeylerden kaynaklanabilecek hatalı algılamaların azaltılmasına yardımcı olur. Bu nedenle konveyör hatlarında ürün geçişi, paketleme ve makine otomasyonu gibi uygulamalarda tercih edilebilir.
Technical Specifications
Ürün Modeli: S5N-PR-2-B01-NN
Sipariş Numarası: 952001781
Seri: S5N
Sensör Tipi: M18 Tubular Fotoelektrik Sensör
Algılama Prensibi: Polarize Retroreflektif
Nominal Algılama Mesafesi: 2,5 m
Hassasiyet Ayarı: Trimmer
Optik Yapı: Radyal
Optik Pozisyon: 90°
Işık Kaynağı: LED
Çıkış Tipi: NPN
Çıkış Fonksiyonu: NO + NC
Bağlantı: 2 m Kablo
Gövde: Plastik M18
Koruma Sınıfı: IP67
Besleme Gerilimi: 10…30 VDC
Anahtarlama Frekansı: 1 kHz
Tepki Süresi: 500 µs
Maksimum Yük Akımı: 100 mA
Kısa Devre Koruması: Var
Ters Polarite Koruması: Var
Çalışma Sıcaklığı: -25…+55 °C
Onaylar: CE, cULus
Teknik özellikler Datasensing’in S5N ürün ailesi teknik verileri ve ilgili model kayıtları temel alınarak hazırlanmıştır.
Product Advantages
2,5 metre algılama mesafesi ile geniş algılama alanlarında kullanılabilir.
Polarize retroreflektif teknoloji, yansıtıcı yüzeylere sahip ürünlerin algılanmasında avantaj sağlar.
Trimmer hassasiyet ayarı, uygulamaya göre sensör algılama seviyesinin ayarlanmasına olanak tanır.
Radyal 90° optik yapı, dar ve farklı yönlendirme gerektiren montaj alanlarında kullanım kolaylığı sağlar.
NPN NO+NC çıkış, farklı PLC ve endüstriyel kontrol sistemleriyle entegrasyona uygundur.
1 kHz anahtarlama frekansı ve 500 µs tepki süresi, hızlı hareket eden ürünlerin algılanmasını destekler.
2 metre kablo bağlantısı, doğrudan elektrik panosu veya kontrol sistemlerine bağlantı imkânı sunar.
M18 standart gövde, endüstriyel makinelerde kolay montaj sağlar.
IP67 koruma sınıfı, sensörün toz ve neme maruz kalabilen endüstriyel ortamlarda kullanılmasını destekler.
Kısa devre ve ters polarite korumaları sayesinde endüstriyel kullanımda ek güvenlik sağlar.
Areas of Application
Datasensing S5N-PR-2-B01-NN aşağıdaki endüstriyel otomasyon uygulamalarında kullanılabilir:
Konveyör sistemleri
Ürün varlık/yokluk kontrolü
Ürün geçiş algılama
Paketleme makineleri
Ambalaj makineleri
Etiketleme makineleri
Dolum ve üretim hatları
Malzeme taşıma sistemleri
Otomatik montaj hatları
Makine otomasyonu
Ürün sayma uygulamaları
Pozisyon kontrolü
Fabrika otomasyonu
Üretim hatlarında parça algılama
Neden Datasensing S5N-PR-2-B01-NN?
Datasensing S5N-PR-2-B01-NN, kompakt M18 gövde içerisinde polarize retroreflektif algılama teknolojisini bir araya getiren, endüstriyel otomasyon uygulamaları için geliştirilmiş güvenilir bir fotoelektrik sensördür.
2,5 m algılama mesafesi, 1 kHz anahtarlama frekansı, 500 µs tepki süresi, trimmer hassasiyet ayarı, radyal 90° optik yapı ve NPN NO+NC çıkışı sayesinde farklı makine ve üretim sistemlerinde esnek kullanım imkânı sunar.
Özellikle konveyörlerde ürün algılama, paketleme makinelerinde ürün geçiş kontrolü ve otomatik üretim hatlarında parça varlık/yokluk kontrolü gibi uygulamalarda tercih edilebilecek bir çözümdür.
