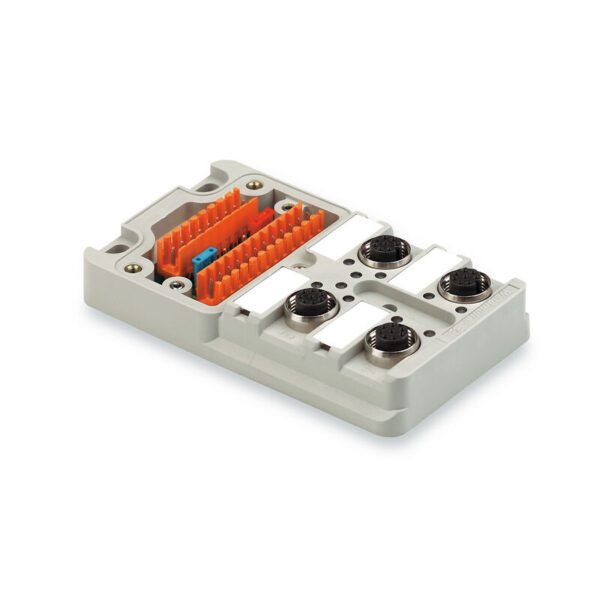

Weidmüller 1701230000 SAI-4-M 5P M12, endüstriyel otomasyon sistemlerinde sensör ve aktüatör bağlantılarının kullanıcı tarafından kablolanmasına olanak sağlayan M12 kapaklı (hood) tip pasif sensör-aktüatör dağıtıcıdır. 4 adet M12 A kodlu, 5 kutuplu bağlantı noktası, kablosuz (hood) tasarımı, PNP bağlantı yapısı ve LED durum göstergeleri sayesinde saha kablolamasında maksimum esneklik sunar. IP68 koruma sınıfı ile suya, toza ve zorlu endüstriyel çalışma koşullarına karşı yüksek dayanıklılık sağlar.
Weidmüller SAI-4-M 5P M12, makine otomasyonu, robotik sistemler, üretim hatları ve konveyör uygulamalarında özel kablo uzunluğu gerektiren projeler için geliştirilmiştir. Sabit kablolu modellerden farklı olarak kullanıcı, ihtiyacına uygun kabloyu doğrudan bağlayabilir. Yeşil besleme LED’i ve sarı kanal LED’leri, saha bağlantılarının durumunu anlık olarak göstererek bakım ve arıza tespit süreçlerini kolaylaştırır.
Teknik Özellikler
- Ürün Kodu: 1701230000
- Ürün Modeli: SAI-4-M 5P M12
- Seri: SAI-4
- Ürün Tipi: Sensör-Aktüatör Pasif Dağıtıcı (Hood Version)
- Bağlantı Sayısı: 4 × M12
- Bağlantı Tipi: M12 A Kodlu
- Kutup Sayısı: 5
- Kablo Çıkışı: Hood (Kullanıcı Bağlantılı – Kablo Dahil Değildir)
- İletken Çapı: 6…12 mm
- Kablo Rakoru: M20
- Bağlantı Kesiti: 0,08…1,5 mm² (AWG 28…14)
- Çalışma Gerilimi: 10…30 V DC
- Nominal Gerilim: 30 V DC
- Test Gerilimi: 1 kV
- Slot Başına Maksimum Akım: 4 A
- Toplam Akım: 10 A
- Sinyal Başına Maksimum Akım: 2 A
- Kablolama Tipi: PNP
- Elektriksel İzolasyon: Var
- İzolasyon Direnci: 10⁹ Ω
- LED Göstergesi: Yeşil (Besleme), Sarı (I/O Durumu)
- Koruma Sınıfı: IP68
- Bağlantı Dişi Sayısı: 4
- Bağlantı Dişi Tipi: M12 A Kodlu
- Gövde Malzemesi: PBT (Pocan)
- Conta Malzemesi: Viton
- Bağlantı Malzemesi: Nikel kaplamalı CuZn
- Kontak Malzemesi: Altın kaplamalı CuZn
- Çalışma Sıcaklığı: -20 °C … +90 °C
- Boyutlar: 102 × 60 × 41,5 mm
- Net Ağırlık: 176 g
- UL Onayı: cURus (E141197)
- RoHS Uyumluluğu: Evet
Ürün Avantajları
- 4 adet M12 A kodlu 5 kutuplu sensör veya aktüatör bağlantısını tek noktada toplar.
- Kullanıcı tarafından kablolanabilen hood tasarımı sayesinde uygulamaya uygun kablo seçimi yapılabilir.
- IP68 koruma sınıfı ile suya, toza ve zorlu endüstriyel ortamlarda güvenle kullanılabilir.
- LED durum göstergeleri sayesinde besleme ve kanal durumları kolayca izlenebilir.
- Slot başına 4 A, toplamda 10 A akım taşıma kapasitesine sahiptir.
- PNP kablolama yapısıyla PLC ve endüstriyel otomasyon sistemleriyle tam uyumludur.
- Altın kaplamalı kontaklar sayesinde güvenilir ve düşük kayıplı sinyal iletimi sağlar.
- Kompakt yapısı sayesinde makine ve pano montajlarında yer tasarrufu sağlar.
- Bakım ve kablo değişim işlemlerini kolaylaştırır.
- OEM makine üreticileri ve otomasyon entegratörleri için profesyonel bir saha bağlantı çözümüdür.
Kullanım Alanları
- Makine otomasyonu
- Üretim hatları
- Robotik sistemler
- Konveyör sistemleri
- Paketleme makineleri
- Sensör ve aktüatör bağlantıları
- PLC ve uzak I/O sistemleri
- Endüstriyel kontrol panoları
- Montaj hatları
- OEM makine üretimi
Neden Weidmüller 1701230000 SAI-4-M 5P M12?
Weidmüller 1701230000 SAI-4-M 5P M12, kullanıcı tarafından kablolanabilen hood tipi yapısıyla farklı kablo uzunlukları ve uygulama ihtiyaçlarına uyum sağlayan profesyonel bir 4 kanallı M12 pasif dağıtıcıdır. 4 adet 5 kutuplu M12 bağlantısı, 10 A toplam akım kapasitesi, IP68 koruma sınıfı ve LED durum göstergeleri sayesinde endüstriyel otomasyon sistemlerinde güvenilir, düzenli ve kolay bakım yapılabilen saha bağlantıları oluşturur. Özellikle standart kablo uzunluklarının yeterli olmadığı projelerde yüksek montaj esnekliği sunar.
