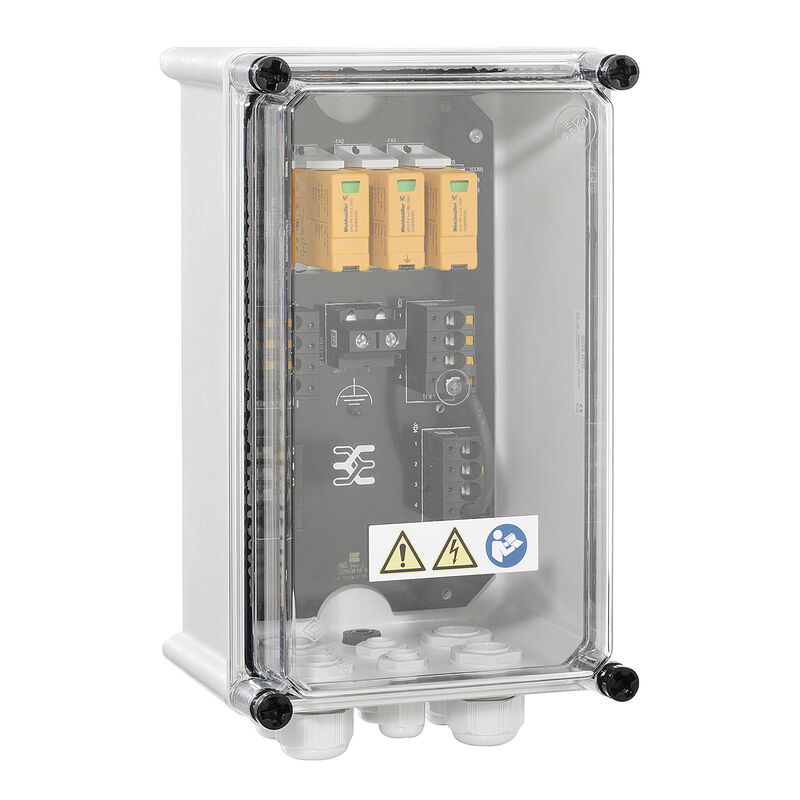

Weidmüller 2683110000 PVN1M1I3SXFXV1O0TXPX10, fotovoltaik (PV) sistemler için geliştirilmiş PV Next Combiner Box (Generator Bağlantı Kutusu) çözümüdür. 1.000 V DC sistemlerde 1 MPPT girişine bağlı 3 PV stringin güvenli şekilde birleştirilmesini sağlar. Dahili Tip 1+2 DC parafudr (SPD) sayesinde inverteri yıldırım darbeleri ve aşırı gerilimlere karşı korurken, kablo kullanımını azaltarak daha düzenli ve güvenli bir kurulum sunar. Ürün, IEC/EN 61439-2 ve CLC/TS 51643-32 standartlarına uygun olarak tasarlanmıştır.
Weidmüller PVN1M1I3SXFXV1O0TXPX10 modeli, 3 giriş / 3 çıkış, 1 MPPT, M25 kablo rakorlu bağlantı, PUSH IN bağlantı teknolojisi, IP65 koruma sınıfı ve Tip 1+2 parafudr ile yüksek güvenilirlik sunar. Ürün duvara montaj için tasarlanmıştır ve 5 yıl üretici garantisine sahiptir. Üretici tarafından bu model üretimden kaldırılmış olup yerine 2890560000 kodlu yeni nesil model önerilmektedir.
Teknik Özellikler
- Ürün Kodu: 2683110000
- Ürün Modeli: PVN1M1I3SXFXV1O0TXPX10
- Seri: PV Next
- Ürün Tipi: Fotovoltaik Combiner Box (Generator Bağlantı Kutusu)
- Nominal Sistem Gerilimi: 1.000 V DC
- Maksimum PV Gerilimi (Ucpv): 1.100 V DC
- MPP Sayısı: 1
- String Girişi: 3
- String Çıkışı: 3
- Bağlantı Tipi: PUSH IN
- Kablo Girişi: M25 Kablo Rakoru
- Parafudr: Tip 1+2 DC SPD (Uzaktan Alarm Kontaklı)
- Toplam Deşarj Akımı (Itotal): 50 kA (8/20 µs)
- Yıldırım Darbe Akımı (Iimp): 12,5 kA (10/350 µs)
- Koruma Seviyesi (Up): ≤ 3,8 kV
- Kısa Devre Dayanımı: 11 kA
- Koruma Sınıfı: IP65
- Montaj Tipi: Duvar Montajı
- Gövde Malzemesi: Cam elyaf takviyeli polyester / Polikarbonat
- Boyutlar: 330 × 186 × 175 mm
- Net Ağırlık: 3.305 g
- Çalışma Sıcaklığı: -40 °C … +50 °C
- Bağıl Nem: %5…90 (Yoğuşmasız)
- Standartlar: IEC/EN 61439-2, CLC/TS 51643-32
- Koruma Garantisi: 5 Yıl
- Üretim Durumu: Üretimden kaldırılmıştır.
- Önerilen Yeni Model: 2890560000
Ürün Avantajları
- 1.000 V DC fotovoltaik sistemler için geliştirilmiştir.
- 1 MPPT üzerinde 3 PV string bağlantısını destekler.
- Dahili Tip 1+2 DC parafudr ile inverteri yıldırım ve aşırı gerilimlere karşı korur.
- PUSH IN bağlantı teknolojisi sayesinde hızlı ve güvenli montaj sağlar.
- IP65 koruma sınıfı ile dış ortam kullanımına uygundur.
- Kompakt yapısı sayesinde pano içerisinde düzenli kablolama sağlar.
- Uzaktan alarm kontağı ile SPD durumu uzaktan izlenebilir.
- IEC/EN 61439-2 standartlarına uygun üretilmiştir.
- 5 yıl Weidmüller garantisi sunar.
- Büyük ve ticari güneş enerjisi projeleri için profesyonel çözümdür.
Kullanım Alanları
- Güneş Enerjisi Santralleri (GES)
- Çatı tipi fotovoltaik sistemler
- Arazi tipi güneş enerjisi santralleri
- PV Combiner Box uygulamaları
- Solar inverter koruması
- Ticari güneş enerjisi projeleri
- Endüstriyel PV sistemleri
- Yenilenebilir enerji tesisleri
- OEM güneş enerjisi uygulamaları
- Enerji üretim tesisleri
Neden Weidmüller 2683110000 PVN1M1I3SXFXV1O0TXPX10?
Weidmüller 2683110000 PVN1M1I3SXFXV1O0TXPX10, 1.000 V DC fotovoltaik sistemlerde 3 stringin tek MPPT üzerinde güvenli şekilde birleştirilmesi ve inverterin yıldırım ile aşırı gerilimlere karşı korunması için geliştirilmiş profesyonel bir PV Next Combiner Box çözümüdür. Tip 1+2 parafudr, PUSH IN bağlantı teknolojisi, IP65 koruma sınıfı, 50 kA deşarj kapasitesi ve 5 yıl üretici garantisi sayesinde güneş enerjisi sistemlerinde güvenli, uzun ömürlü ve yüksek performanslı bir çözüm sunar. Bu model üretimden kaldırılmış olup yeni projelerde 2890560000 kodlu alternatif model tercih edilmektedir.
