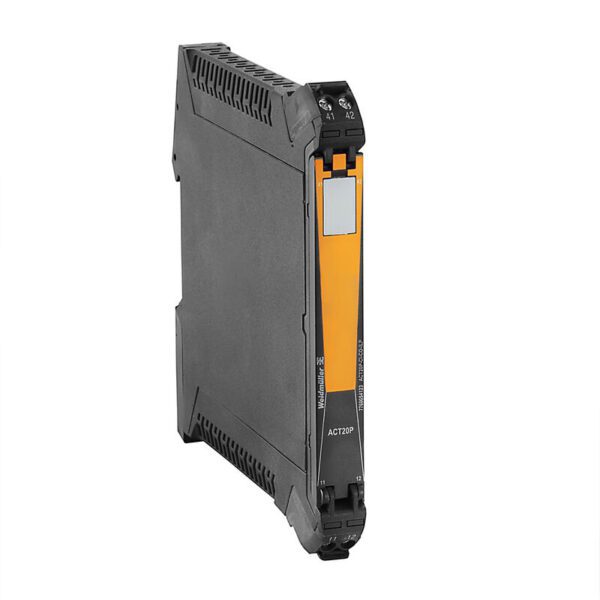

Weidmüller 7760054119 ACT20P-CI2-CO-OLP-S, endüstriyel otomasyon sistemlerinde kullanılan pasif sinyal izolatörü ve analog sinyal dönüştürücü modüldür. 4…20 mA akım sinyalini alarak galvanik izolasyon sonrası yine 4…20 mA çıkış sinyali üretir. Loop-powered (akım döngüsünden beslemeli) yapısı sayesinde harici besleme gerektirmeden çalışır ve pano içi kablolamayı sadeleştirir.
12.5 mm kompakt gövde yapısı sayesinde DIN ray panolarında minimum alan kaplar ve yüksek izolasyon performansı ile endüstriyel otomasyon sistemlerinde güvenilir sinyal aktarımı sağlar.
Teknik Özellikler
Ürün Kodu: 7760054119
Model: ACT20P-CI2-CO-OLP-S
Marka: Weidmüller
Seri: ACT20P
Ürün Tipi: Pasif Sinyal İzolatörü / Sinyal Dönüştürücü
Giriş Sinyali: 4…20 mA
Çıkış Sinyali: 4…20 mA (loop-powered)
Besleme: Çıkış akım döngüsünden beslenir
Yük Empedansı: ≤ 600 Ω
Doğruluk: < ±0.1 % FS
Tepki Süresi: ≤ 2 ms
İzolasyon: 2 yönlü galvanik izolasyon (Input / Output)
İzolasyon Gerilimi: 2 kV (1 dk) / 4 kV darbe dayanımı
Montaj Tipi: TS35 DIN ray
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -20 °C … +60 °C
Depolama Sıcaklığı: -40 °C … +85 °C
Gövde Genişliği: 12.5 mm
Güç Tüketimi: ~2 W
Ürün Avantajları
Weidmüller ACT20P-CI2-CO-OLP-S, analog akım sinyallerini izole ederek sistemde sinyal bütünlüğünü korur ve parazitleri minimize eder. Harici besleme gerektirmeyen yapısı sayesinde pano tasarımını basitleştirir.
Yüksek doğruluk oranı ile endüstriyel ölçüm uygulamalarında güvenilir veri iletimi sağlar. Kompakt tasarımı sayesinde yüksek kanal yoğunluğu sunar ve pano içinde yer tasarrufu sağlar.
Kullanım Alanları
Endüstriyel otomasyon sistemleri
PLC sinyal izolasyonu
Proses kontrol sistemleri
Analog 4–20 mA sinyal dağıtımı
Makine otomasyonu
Saha cihazı sinyal adaptasyonu
Neden Weidmüller 7760054119?
Weidmüller 7760054119 ACT20P-CI2-CO-OLP-S, loop-powered yapısı, yüksek izolasyon performansı ve kompakt tasarımı ile endüstriyel sinyal işleme uygulamaları için ideal bir çözümdür. Zorlu endüstriyel ortamlarda güvenilir ve kararlı sinyal iletimi sağlar.
