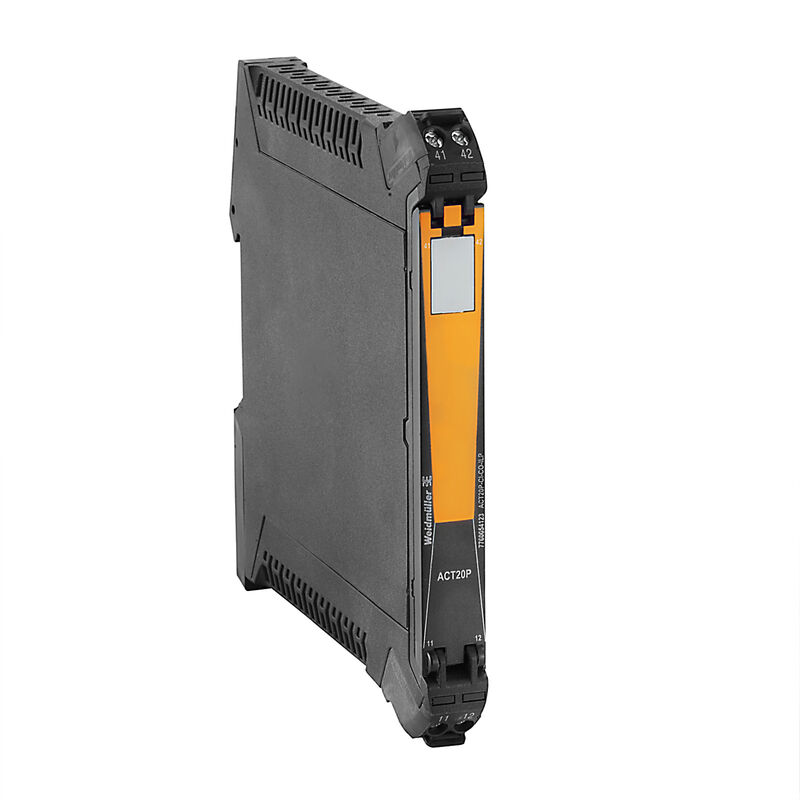

Weidmüller 7760054124 ACT20P-2CI-2CO-ILP-S, endüstriyel otomasyon sistemlerinde kullanılan pasif (loop-powered) çift kanallı analog sinyal izolatörü ve sinyal çoğaltıcı modüldür. 4…20 mA akım sinyallerini alarak galvanik izolasyon sonrası iki ayrı 4…20 mA çıkış sinyali üretir. Harici besleme gerektirmeyen yapısı sayesinde pano içi kablolamayı azaltır ve sistem tasarımını sadeleştirir.
12.5 mm kompakt gövde yapısı ile DIN ray panolarında minimum yer kaplar ve yüksek izolasyon kabiliyeti sayesinde endüstriyel proses ve otomasyon uygulamalarında güvenilir sinyal dağıtımı sağlar.
Teknik Özellikler
Ürün Kodu: 7760054124
Model: ACT20P-2CI-2CO-ILP-S
Marka: Weidmüller
Seri: ACT20P
Ürün Tipi: Pasif Sinyal İzolatörü / Sinyal Dağıtıcı
Giriş Sinyali: 2 x 0(4)…20 mA
Çıkış Sinyali: 2 x 0(4)…20 mA (loop-powered)
Besleme: Akım döngüsü üzerinden (loop-powered)
Doğruluk: < ±0.1 % FS
Tepki Süresi: ≤ 1 ms
İzolasyon: 2 yönlü galvanik izolasyon (Input / Output 1 / Output 2)
İzolasyon Gerilimi: 2 kV (test) / 4 kV darbe dayanımı
Montaj Tipi: TS35 DIN ray
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -20 °C … +60 °C
Depolama Sıcaklığı: -40 °C … +85 °C
Gövde Genişliği: 12.5 mm
Güç Tüketimi: ~2 W
Kanal Sayısı: 2
Ürün Avantajları
Weidmüller ACT20P-2CI-2CO-ILP-S, analog 4–20 mA sinyallerini iki ayrı hatta bölerek PLC ve kontrol sistemlerinde esnek sinyal dağıtımı sağlar. Loop-powered yapısı sayesinde harici besleme gerektirmez ve pano içi kablolama maliyetini azaltır.
Yüksek izolasyon performansı sayesinde parazitleri engeller ve ölçüm doğruluğunu artırır. Kompakt tasarımı ile yüksek kanal yoğunluğu sağlar ve pano içinde yer tasarrufu sunar.
Kullanım Alanları
Endüstriyel otomasyon sistemleri
PLC sinyal dağıtımı
Proses kontrol sistemleri
4–20 mA sinyal çoğaltma uygulamaları
Makine otomasyonu
Endüstriyel ölçüm ve kontrol sistemleri
Neden Weidmüller 7760054124?
Weidmüller 7760054124 ACT20P-2CI-2CO-ILP-S, çift kanal yapısı, yüksek doğruluk seviyesi ve pasif çalışma özelliği ile endüstriyel sinyal dağıtım uygulamaları için ideal bir çözümdür. Kompakt tasarımı sayesinde pano içinde minimum yer kaplar ve sistem verimliliğini artırır.
