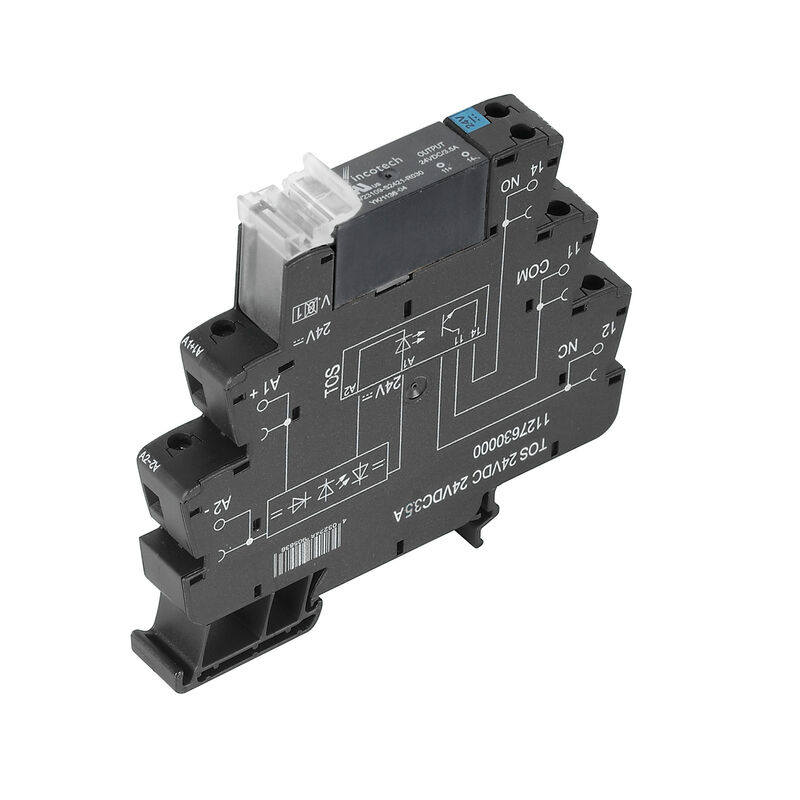

Weidmüller 1127630000 TOS 24VDC 24VDC3.5A, TERMSERIES ürün ailesine ait, 24 V DC kontrol gerilimi ile çalışan ve 3…33 V DC çıkış gerilimini 3,5 A‘e kadar anahtarlayabilen solid state röledir (SSR). Mekanik kontak içermeyen 1 NO MOSFET çıkışı sayesinde sessiz, aşınmasız ve bakım gerektirmeyen çalışma sunar. 12,8 mm genişliğindeki kompakt gövdesi ve vidalı bağlantı teknolojisi ile DIN ray montajlı otomasyon panolarında güvenilir kullanım sağlar. Ürün üretimden kaldırılma sürecindedir ve yeni projeler için 1990960000 alternatif modeli önerilmektedir.
Weidmüller 1127630000, PLC ve diğer dijital kontrol sistemlerinden gelen 24 V DC sinyalleri güvenli şekilde 3…33 V DC yük devrelerine aktarırken galvanik izolasyon sağlar. MOSFET çıkış teknolojisi, yüksek anahtarlama hızı, düşük gerilim düşümü ve uzun mekanik ömür sunarken; giriş tarafındaki serbest dönüş diyodu ve ters polarite koruması güvenli çalışma sağlar. Yeşil LED durum göstergesi sayesinde rölenin çalışma durumu kolayca izlenebilir.
Teknik Özellikler
- Ürün Kodu: 1127630000
- Ürün Modeli: TOS 24VDC 24VDC3.5A
- Seri: TERMSERIES
- Ürün Tipi: Solid State Röle (SSR)
- Kontak Tipi: 1 NO (MOSFET)
- Kontrol Gerilimi: 24 V DC ±20%
- Kontrol Akımı: 10 mA DC ±20%
- Kontrol Gücü: 240 mW
- Anahtarlama Gerilimi: 3…33 V DC
- Sürekli Çıkış Akımı: 3,5 A
- Ani Akım (Inrush): 15 A / 10 ms
- Minimum Anahtarlama Akımı: 5 mA
- Maksimum Anahtarlama Gerilimi: 33 V DC
- Bağlantı Tipi: Vidalı Bağlantı
- Montaj Tipi: 35 mm DIN Ray (TS35)
- Modül Genişliği: 12,8 mm
- Durum Göstergesi: Yeşil LED
- Giriş Koruması: Serbest Dönüş Diyodu + Ters Polarite Koruması
- Çıkış Teknolojisi: MOSFET
- Giriş Frekansı: 300 Hz
- Koruma Sınıfı: IP20
- İzolasyon Gerilimi: 2,5 kV (Kontrol / Yük)
- Çalışma Sıcaklığı: -20°C … +60°C
- Depolama Sıcaklığı: -40°C … +70°C
- RoHS Uyumluluğu: Evet
Ürün Avantajları
- 24 V DC PLC ve dijital kontrol çıkışları ile tam uyumludur.
- 3,5 A DC yük anahtarlama kapasitesi sunar.
- Mekanik kontak içermeyen MOSFET solid state yapısı sayesinde sessiz ve bakım gerektirmeyen kullanım sağlar.
- 15 A ani akım dayanımı ile endüktif yüklerde güvenilir performans sunar.
- Dahili ters polarite koruması ve serbest dönüş diyodu sayesinde güvenli çalışma sağlar.
- 12,8 mm kompakt gövdesi ile pano içerisinde yer tasarrufu sağlar.
- 2,5 kV galvanik izolasyon sayesinde kontrol ve yük devrelerini güvenli şekilde ayırır.
- Üretici tarafından yeni projeler için 1990960000 alternatif modeli önerilmektedir.
Kullanım Alanları
- PLC dijital çıkışları
- Endüstriyel otomasyon panoları
- DC yük anahtarlama uygulamaları
- Makine otomasyonu
- Proses otomasyonu
- OEM makine üretimi
- Elektronik kontrol sistemleri
- Sinyal izolasyonu
Neden Weidmüller 1127630000 TOS 24VDC 24VDC3.5A?
Weidmüller 1127630000 TOS 24VDC 24VDC3.5A TERMSERIES Solid State Röle, 24 V DC kontrol gerilimi, 3,5 A çıkış kapasitesi ve MOSFET anahtarlama teknolojisi sayesinde yüksek hızlı ve güvenilir DC yük anahtarlama uygulamaları için ideal bir çözümdür. 12,8 mm kompakt gövdesi, düşük güç tüketimi, uzun anahtarlama ömrü ve galvanik izolasyon özellikleri sayesinde PLC tabanlı endüstriyel otomasyon sistemlerinde yüksek performans sunar. Üretimden kaldırılma sürecinde olduğundan yeni projelerde 1990960000 alternatif model tercih edilmesi tavsiye edilmektedir.
