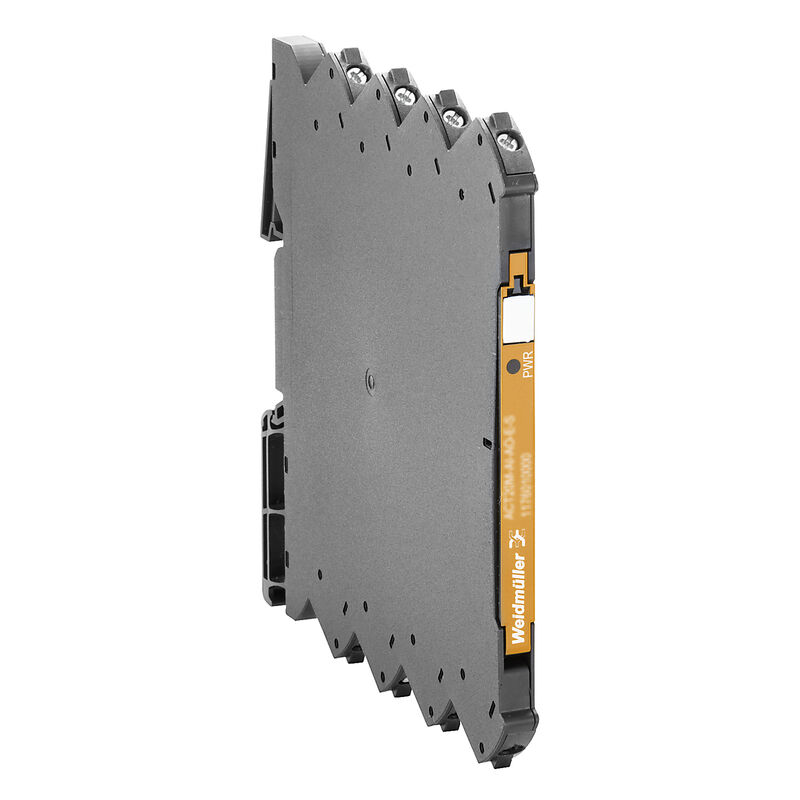

Weidmüller 1176070000 ACT20M-CI-CO-ILP-S, endüstriyel otomasyon sistemlerinde 4…20 mA ve 0…20 mA analog akım sinyallerinin galvanik izolasyonu için geliştirilmiş kompakt bir pasif sinyal izolatörüdür. Giriş akım döngüsünden (input loop powered) beslenen yapısı sayesinde harici güç kaynağı gerektirmez ve giriş sinyalini doğrusal olarak çıkış sinyaline dönüştürerek güvenli şekilde izole eder.
Sadece 6,1 mm genişliğindeki ince gövdesi sayesinde DIN ray üzerinde minimum yer kaplar. 2 yönlü galvanik izolasyon özelliği, ölçüm ve kontrol sistemlerini parazitlerden koruyarak güvenilir sinyal iletimi sağlar.
Teknik Özellikler
Ürün Kodu: 1176070000
Model: ACT20M-CI-CO-ILP-S
Marka: Weidmüller
Seri: ACT20M
Ürün Tipi: Pasif Sinyal İzolatörü
Giriş Sinyali: 0…20 mA / 4…20 mA
Çıkış Sinyali: 0…20 mA / 4…20 mA
Kanal Sayısı: 1
Besleme: Giriş akım döngüsünden besleme (Input Loop Powered)
Harici Besleme: Gerektirmez
Doğruluk: <%0,1 ölçüm aralığı
Tepki Süresi: ≤5 ms
Kesim Frekansı (-3 dB): 100 Hz
Yük Direnci: ≤600 Ω
Galvanik İzolasyon: 2 yönlü
İzolasyon Gerilimi: 2,5 kV AC (1 dakika)
Nominal Gerilim: 300 V
Montaj Tipi: TS35 DIN ray
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -25 °C … +70 °C
Depolama Sıcaklığı: -40 °C … +85 °C
Bağlantı Tipi: Vidalı terminal
Boyutlar (G × Y × D): 6,1 × 112,5 × 114,3 mm
Ağırlık: 80 g
Ürün Avantajları
Weidmüller ACT20M-CI-CO-ILP-S, harici besleme gerektirmeyen giriş akım döngüsünden beslenen yapısıyla montajı kolaylaştırır ve kablolama maliyetlerini azaltır. Analog akım sinyallerini doğrusal olarak aktarırken galvanik izolasyon sağlayarak ölçüm doğruluğunu artırır.
Sadece 6,1 mm genişliğindeki kompakt tasarımı sayesinde pano içerisinde önemli ölçüde yer tasarrufu sağlar. Yüksek izolasyon dayanımı ve düşük hata oranı ile uzun ömürlü ve güvenilir performans sunar.
Kullanım Alanları
Endüstriyel otomasyon sistemleri
PLC ve DCS sistemleri
4…20 mA analog sinyal izolasyonu
Proses kontrol uygulamaları
Enerji izleme sistemleri
Ölçüm ve kontrol panoları
Neden Weidmüller 1176070000?
Weidmüller 1176070000 ACT20M-CI-CO-ILP-S, harici besleme gerektirmeyen yapısı, yüksek doğruluklu sinyal aktarımı ve kompakt tasarımı sayesinde analog akım sinyallerinin güvenli izolasyonu için ideal bir çözümdür. Endüstriyel otomasyon sistemlerinde sinyal kalitesini artırırken ekipmanları elektriksel parazitlere karşı korur.
