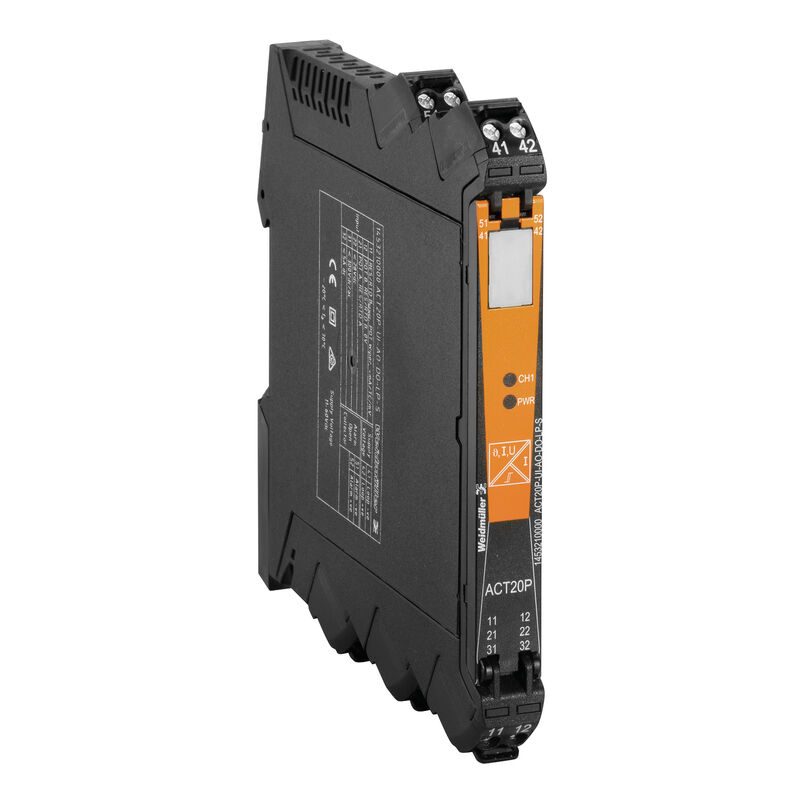

Weidmüller 1453210000 ACT20P-UI-AO-DO-LP-S, endüstriyel otomasyon sistemlerinde kullanılan çok fonksiyonlu universal sinyal dönüştürücü ve limit değer izleme modülüdür. Akım, voltaj, direnç, potansiyometre ve sıcaklık (RTD / termokupl) sinyallerini işleyerek PLC ve kontrol sistemlerine uygun 0(4)…20 mA analog çıkış üretir. Ayrıca entegre alarm fonksiyonu sayesinde limit aşımında transistör çıkışlı uyarı sinyali sağlar.
Kompakt 12.5 mm gövde yapısı ile DIN ray panolarında minimum alan kaplar ve yüksek izolasyon kabiliyeti ile endüstriyel ölçüm ve kontrol uygulamalarında güvenilir sinyal işleme sunar.
Teknik Özellikler
Ürün Kodu: 1453210000
Model: ACT20P-UI-AO-DO-LP-S
Marka: Weidmüller
Seri: ACT20P
Ürün Tipi: Universal Sinyal Dönüştürücü / Limit Değer İzleyici
Giriş Tipi: U, I, R, ϑ (voltaj, akım, direnç, sıcaklık)
Giriş Sinyalleri:
- Akım: ±5 A DC
- Voltaj: ±150 mV / ±600 mV / ±12 V / ±300 V AC/DC
- Direnç: 0…12 kΩ
- RTD & Termokupl desteği
Çıkış Sinyali: 4…20 mA (loop powered)
Alarm Çıkışı: Transistör (open collector)
Besleme Gerilimi: 10…45 V DC (loop powered)
Güç Tüketimi: ~2 W
Montaj Tipi: TS35 DIN ray
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -20 °C … +60 °C
Doğruluk: < ±0.1 %
Tepki Süresi: ~450 ms
İzolasyon: 3 yönlü galvanik izolasyon (Input / Output / Alarm)
İzolasyon Gerilimi: ~3.5 kV
Gövde Genişliği: 12.5 mm
Ürün Avantajları
Weidmüller ACT20P-UI-AO-DO-LP-S, çok geniş giriş desteği sayesinde farklı sensör tiplerini tek cihazda işleyerek esnek bir ölçüm çözümü sunar. Yüksek doğruluk oranı ile endüstriyel proseslerde güvenilir veri sağlar.
Galvanik izolasyon yapısı sayesinde parazitleri engeller ve sinyal stabilitesini artırır. Limit değer izleme fonksiyonu ile sistemlerde kritik durumları algılayarak alarm çıkışı üretir.
Kullanım Alanları
Endüstriyel otomasyon sistemleri
Proses kontrol ve izleme sistemleri
Sıcaklık ve analog sinyal ölçüm uygulamaları
PLC tabanlı kontrol sistemleri
Makine otomasyonu
Endüstriyel alarm ve izleme sistemleri
Neden Weidmüller 1453210000?
Weidmüller 1453210000 ACT20P-UI-AO-DO-LP-S, geniş giriş desteği, yüksek izolasyon seviyesi ve kompakt tasarımı ile endüstriyel sinyal işleme uygulamaları için ideal bir çözümdür. Esnek yapısı sayesinde farklı ölçüm senaryolarında güvenilir performans sağlar.
