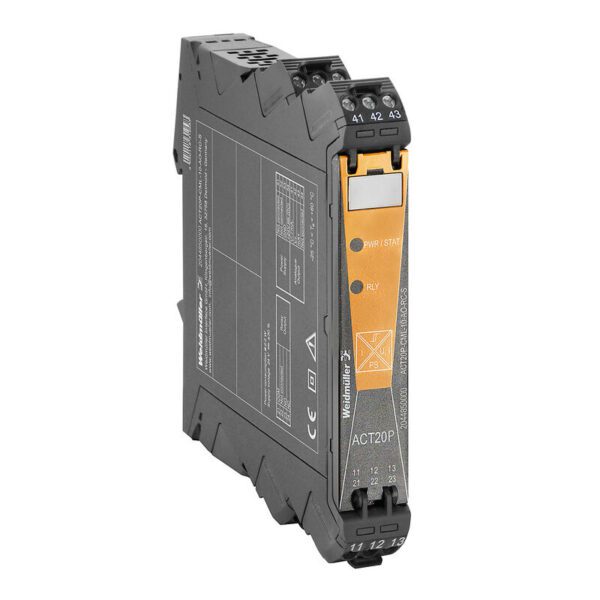

Weidmüller 1510440000 ACT20P-CMT-60-AO-RC-S, endüstriyel otomasyon sistemlerinde kullanılan yüksek akım ölçüm, sinyal dönüştürme ve limit değer izleme modülüdür. 0…40 A / 0…50 A / 0…60 A AC veya DC akımları True RMS yöntemi ile ölçerek bunları standart analog çıkış sinyallerine (0(4)…20 mA veya 0…10 V) dönüştürür ve entegre röle çıkışı ile alarm fonksiyonu sağlar.
Kablonun modül içerisindeki geçiş deliğinden geçirilmesi sayesinde temassız ve güvenli akım ölçümü yapılır. 4 yönlü galvanik izolasyon yapısı ile giriş, çıkış, besleme ve röle devreleri tamamen birbirinden ayrılarak yüksek sistem güvenliği sağlanır.
Teknik Özellikler
Ürün Kodu: 1510440000
Model: ACT20P-CMT-60-AO-RC-S
Marka: Weidmüller
Seri: ACT20P
Ürün Tipi: Akım Ölçüm Transdüseri / Limit Değer İzleme Modülü
Giriş Akımı: 0…40 A / 0…50 A / 0…60 A AC/DC (True RMS)
Çıkış Sinyali: 0(4)…20 mA / 0…10 V (konfigüre edilebilir)
Röle Çıkışı: 1 adet değiştirici kontak (alarm fonksiyonu)
Besleme Gerilimi: 16.8…31.2 V DC
Güç Tüketimi: ~2.2 W
Montaj Tipi: TS35 DIN ray
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -25 °C … +60 °C
Doğruluk: < ±0.75 % FS
Tepki Süresi: ≤ 60 ms (AC) / ≤ 300 ms (RMS)
İzolasyon: 4 yönlü galvanik izolasyon (Input / Output / Supply / Relay)
İzolasyon Gerilimi: 4 kV
Boyutlar: 113.6 × 119.2 × 22.5 mm
Bağlantı Tipi: Vidalı terminal
Ölçüm Teknolojisi: True RMS / AA ölçüm
Ürün Avantajları
Weidmüller ACT20P-CMT-60-AO-RC-S, geniş akım ölçüm aralığı sayesinde endüstriyel motor ve güç sistemlerinde güvenilir izleme sağlar. True RMS ölçüm teknolojisi ile bozulmuş dalga formlarında bile yüksek doğruluk sunar.
Entegre röle çıkışı sayesinde aşırı akım veya düşük akım durumlarında alarm üretir ve sistem güvenliğini artırır. 4 yönlü galvanik izolasyon yapısı ile parazitleri engeller ve ölçüm kararlılığını yükseltir.
Kullanım Alanları
Endüstriyel otomasyon sistemleri
Motor akım izleme uygulamaları
Enerji izleme sistemleri
Makine koruma ve alarm sistemleri
PLC tabanlı kontrol panoları
Proses otomasyonu
Neden Weidmüller 1510440000?
Weidmüller 1510440000 ACT20P-CMT-60-AO-RC-S, geniş ölçüm aralığı, yüksek doğruluk seviyesi ve entegre alarm fonksiyonu ile endüstriyel akım izleme uygulamaları için güçlü bir çözümdür. Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar ve sistem güvenilirliğini artırır.
