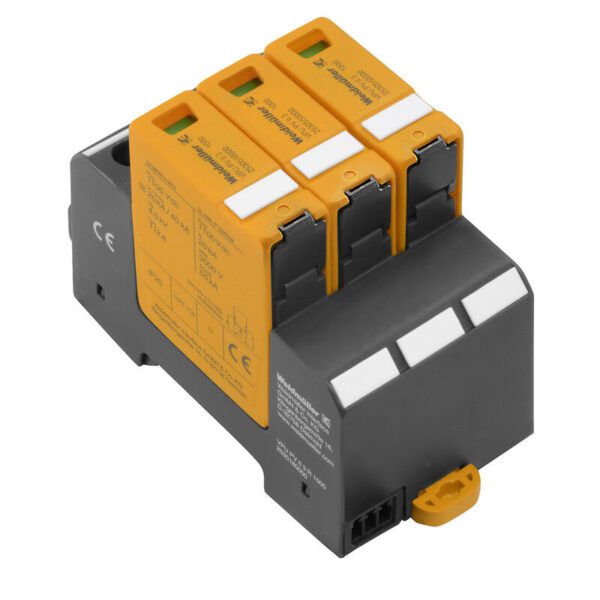

Weidmüller 2530180000 VPU PV II 3 R 1000, fotovoltaik (PV) sistemler için geliştirilmiş Tip 2 DC parafudr (Surge Protection Device – SPD) çözümüdür. 1.000 V DC nominal çalışma gerilimi ve 1.100 V DC maksimum PV sistem gerilimi (Ucpv) ile güneş enerjisi sistemlerinde yıldırım ve anahtarlama kaynaklı aşırı gerilimlere karşı güvenilir koruma sağlar. 50 kA toplam deşarj akımı (Itotal), 20 kA nominal deşarj akımı (In) ve uzaktan alarm (remote signalling) kontağı sayesinde inverterler, combiner box’lar ve diğer DC ekipmanlar için profesyonel koruma sunar.
Weidmüller VPU PV II 3 R 1000 modeli, 3 kutuplu, TS35 DIN ray montajlı ve vidalı bağlantılı yapıya sahiptir. Uzaktan sinyal kontağı sayesinde parafudrun çalışma durumu bina otomasyon sistemleri veya SCADA üzerinden izlenebilir. EN 61643-31, EN 50539-11 ve UL 1449 standartlarına uygun olarak üretilmiş olup çatı tipi GES, arazi tipi güneş enerjisi santralleri ve endüstriyel PV uygulamalarında güvenle kullanılmaktadır. Ürün 5 yıl Weidmüller garantisi ile sunulmaktadır.
Teknik Özellikler
- Ürün Kodu: 2530180000
- Ürün Modeli: VPU PV II 3 R 1000
- Seri: VARITECTOR PU PV
- Ürün Tipi: Tip 2 DC Parafudr (SPD)
- Koruma Sınıfı: Type II
- Nominal Gerilim (DC): 1.000 V DC
- Maksimum PV Sistem Gerilimi (Ucpv): 1.100 V DC
- Nominal Deşarj Akımı (In): 20 kA
- Toplam Deşarj Akımı (Itotal): 50 kA
- Koruma Seviyesi (Up): ≤ 3,8 kV
- Tepki Süresi: ≤ 25 ns
- Kaçak Akım: 30 µA
- Kısa Devre Dayanımı (Iscpv): 11 kA
- Kutup Sayısı: 3
- Uzaktan Alarm Kontağı: 1 CO, 250 V AC / 1 A
- Bağlantı Tipi: Vidalı Bağlantı
- Montaj Tipi: 35 mm DIN Ray (TS35)
- Bağlantı Kesiti: 1,5…35 mm²
- Koruma Sınıfı: IP20
- Çalışma Sıcaklığı: -40°C … +85°C
- Standartlar: EN 61643-31, EN 50539-11, UL 1449
- RoHS Uyumluluğu: Evet
- Garanti: 5 Yıl
Ürün Avantajları
- 1.000 V DC fotovoltaik sistemler için özel olarak geliştirilmiştir.
- Tip 2 aşırı gerilim koruması sağlar.
- 50 kA toplam deşarj kapasitesi ile yüksek koruma performansı sunar.
- 20 kA nominal deşarj akımı ile yıldırım darbelerine karşı etkili koruma sağlar.
- Uzaktan alarm kontağı sayesinde arıza ve durum bilgisi uzaktan izlenebilir.
- ≤25 ns tepki süresi ile elektronik ekipmanları anlık gerilim darbelerine karşı korur.
- TS35 DIN ray montajı sayesinde hızlı ve kolay kurulum sağlar.
- Vidalı bağlantı sistemi ile güvenli elektrik bağlantısı oluşturur.
- EN 61643-31, EN 50539-11 ve UL 1449 standartlarına uygundur.
- İnverterler ve DC ekipmanların kullanım ömrünü uzatır.
Kullanım Alanları
- Güneş Enerjisi Santralleri (GES)
- Çatı tipi fotovoltaik sistemler
- Arazi tipi güneş enerjisi santralleri
- PV Combiner Box uygulamaları
- Solar inverter koruması
- DC dağıtım panoları
- Endüstriyel fotovoltaik sistemler
- Ticari güneş enerjisi projeleri
- Yenilenebilir enerji sistemleri
- Enerji depolama sistemleri (ESS)
Neden Weidmüller 2530180000 VPU PV II 3 R 1000?
Weidmüller 2530180000 VPU PV II 3 R 1000, 1.000 V DC güneş enerjisi sistemlerinde yıldırım ve anahtarlama kaynaklı aşırı gerilimlere karşı güvenilir koruma sağlayan profesyonel bir Tip 2 DC parafudrdur. 50 kA deşarj kapasitesi, ≤3,8 kV koruma seviyesi, ≤25 ns tepki süresi, uzaktan alarm kontağı, DIN ray montajı ve 5 yıl üretici garantisi sayesinde inverterler, combiner box’lar ve diğer DC ekipmanların güvenliğini artırırken sistem durumunun uzaktan izlenmesine de olanak tanır.
