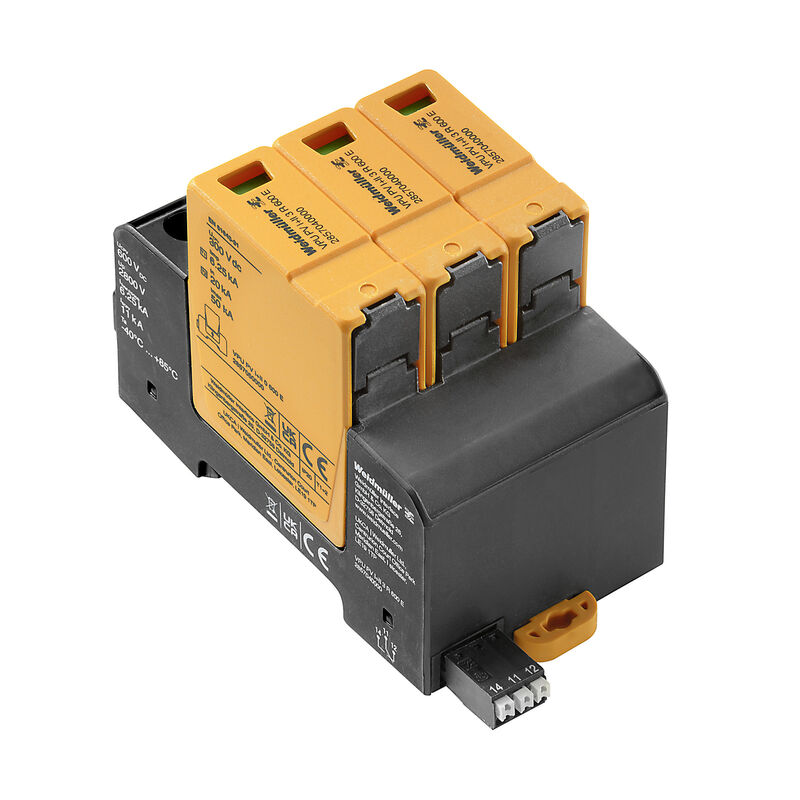

Weidmüller 2857040000 VPU PV I+II 3 R 600 E, fotovoltaik (PV) sistemler için geliştirilmiş Tip 1+2 DC parafudr (Surge Protection Device – SPD) çözümüdür. 600 V DC nominal çalışma gerilimine sahip güneş enerjisi sistemlerinde yıldırım darbeleri ve anahtarlama kaynaklı ani aşırı gerilimlere karşı inverterleri, PV panellerini, combiner box’ları ve diğer DC ekipmanları güvenilir şekilde korur. Tip 1+2 koruma sınıfı sayesinde hem doğrudan yıldırım akımlarına hem de ani aşırı gerilim darbelerine karşı kapsamlı koruma sağlar. Dahili uzaktan alarm (remote signalling) kontağı sayesinde sistem durumu SCADA veya bina otomasyon sistemleri üzerinden kolayca izlenebilir.

Weidmüller VPU PV I+II 3 R 600 E modeli, 3 kutuplu, 35 mm DIN ray montajlı ve vidalı bağlantılı yapıya sahiptir. 6,25 kA yıldırım darbe akımı (Iimp), 50 kA toplam deşarj akımı (Itotal) ve 40 kA maksimum deşarj akımı (Imax) değerleriyle yüksek koruma performansı sunar. EN 61643-31 ve EN 50539-11 standartlarına uygun olarak üretilmiş olup çatı tipi GES, arazi tipi güneş enerjisi santralleri, inverter panoları ve PV combiner box uygulamalarında güvenle kullanılmaktadır. Ürün 5 yıl Weidmüller garantisi ile sunulmaktadır.

Teknik Özellikler

• Ürün Kodu: 2857040000
• Ürün Modeli: VPU PV I+II 3 R 600 E
• Seri: VARITECTOR PU PV
• Ürün Tipi: Tip 1+2 DC Parafudr (SPD)
• Koruma Sınıfı: Type I + Type II
• Nominal Gerilim (DC): 600 V DC
• Maksimum PV Sistem Gerilimi (Ucpv): 600 V DC
• Nominal Deşarj Akımı (In): 20 kA
• Toplam Deşarj Akımı (Itotal 8/20 µs): 50 kA
• Yıldırım Darbe Akımı (Iimp 10/350 µs): 6,25 kA
• Maksimum Deşarj Akımı (Imax): 40 kA
• Koruma Seviyesi (Up): ≤ 2,8 kV
• Tepki Süresi: ≤ 25 ns
• Kaçak Akım: 30 µA
• Kısa Devre Dayanımı (Iscpv): 11 kA
• Kutup Sayısı: 3
• Uzaktan Alarm Kontağı: 1 CO, 250 V AC / 1 A
• Bağlantı Tipi: Vidalı Güç Bağlantısı, Uzaktan Alarm Bağlantısı
• Montaj Tipi: 35 mm DIN Ray (TS35)
• Bağlantı Kesiti: 1,5…35 mm²
• Koruma Sınıfı: IP20
• Optik Durum Göstergesi: Yeşil = Normal, Kırmızı = Değiştirilmeli
• Çalışma Sıcaklığı: -40°C … +85°C
• Standartlar: EN 61643-31, EN 50539-11
• RoHS Uyumluluğu: Evet
• Garanti: 5 Yıl

Ürün Avantajları

• 600 V DC fotovoltaik sistemler için özel olarak geliştirilmiştir.
• Tip 1+2 koruma sayesinde yıldırım darbesi ve aşırı gerilim korumasını birlikte sunar.
• 50 kA toplam deşarj kapasitesi ile yüksek koruma performansı sağlar.
• 6,25 kA Iimp değeri sayesinde doğrudan yıldırım darbelerine karşı koruma sunar.
• 40 kA Imax kapasitesi ile güçlü aşırı gerilim koruması sağlar.
• Uzaktan alarm kontağı sayesinde sistem durumu uzaktan izlenebilir.
• ≤25 ns tepki süresi ile hassas elektronik ekipmanları korur.
• TS35 DIN ray montajı sayesinde hızlı ve kolay kurulum sağlar.
• EN 61643-31 ve EN 50539-11 standartlarına uygundur.
• 5 yıl Weidmüller garantisi ile uzun ömürlü kullanım sunar.

Kullanım Alanları

• Güneş Enerjisi Santralleri (GES)
• Çatı tipi fotovoltaik sistemler
• Arazi tipi güneş enerjisi santralleri
• PV Combiner Box uygulamaları
• Solar inverter koruması
• DC dağıtım panoları
• Endüstriyel fotovoltaik sistemler
• Ticari güneş enerjisi projeleri
• Yenilenebilir enerji sistemleri
• Enerji depolama sistemleri (ESS)

Neden Weidmüller 2857040000 VPU PV I+II 3 R 600 E?

Weidmüller 2857040000 VPU PV I+II 3 R 600 E, 600 V DC güneş enerjisi sistemlerinde yıldırım darbeleri ve anahtarlama kaynaklı aşırı gerilimlere karşı maksimum koruma sağlayan profesyonel bir Tip 1+2 DC parafudrdur. 50 kA toplam deşarj kapasitesi, 6,25 kA yıldırım darbe akımı (Iimp), 40 kA maksimum deşarj akımı, ≤2,8 kV koruma seviyesi, ≤25 ns tepki süresi, uzaktan alarm kontağı ve 5 yıl üretici garantisi sayesinde inverterler, combiner box’lar ve diğer DC ekipmanların güvenliğini artırırken sistem durumunun uzaktan izlenmesine de olanak tanır. Özellikle dış yıldırımdan korunma sistemi bulunan fotovoltaik tesisler için ideal bir çözümdür.
