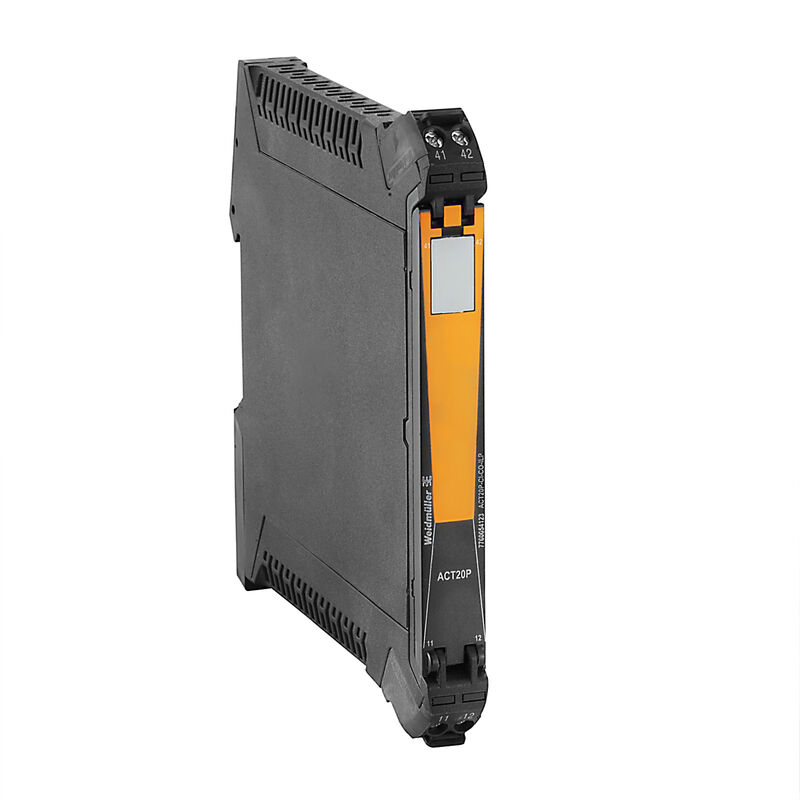

Weidmüller 7760054121 ACT20P-VI-CO-OLP-S, endüstriyel otomasyon sistemlerinde kullanılan pasif sinyal izolatörü ve sinyal dönüştürücü modüldür. 0…10 V analog giriş sinyalini alarak galvanik izolasyon sonrası 4…20 mA akım çıkış sinyaline dönüştürür. Loop-powered (hat üzerinden beslemeli) yapısı sayesinde harici besleme ihtiyacı olmadan çalışarak pano içi kablolamayı sadeleştirir.
Kompakt 12.5 mm gövde yapısı ile DIN ray panolarında minimum yer kaplar ve yüksek izolasyon performansı sayesinde endüstriyel proses uygulamalarında güvenilir sinyal aktarımı sağlar.
Teknik Özellikler
Ürün Kodu: 7760054121
Model: ACT20P-VI-CO-OLP-S
Marka: Weidmüller
Seri: ACT20P
Ürün Tipi: Pasif Sinyal İzolatörü / Sinyal Dönüştürücü
Giriş Sinyali: 0…10 V
Çıkış Sinyali: 4…20 mA (loop-powered)
Besleme: Çıkış akım döngüsü üzerinden beslemeli
Giriş Direnci: ≥ 300 kΩ
Yük Kapasitesi: ≤ 600 Ω
Doğruluk: < ±0.2 %
Tepki Süresi: ≤ 1 ms
İzolasyon: 2 yönlü galvanik izolasyon (Input / Output)
İzolasyon Gerilimi: 2 kV (1 dk) / 4 kV darbe dayanımı
Montaj Tipi: TS35 DIN ray
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -20 °C … +60 °C
Depolama Sıcaklığı: -40 °C … +85 °C
Gövde Genişliği: 12.5 mm
Güç Tüketimi: ~2 W
Ürün Avantajları
Weidmüller ACT20P-VI-CO-OLP-S, pasif yapısı sayesinde harici besleme gerektirmeden çalışarak pano içi kurulum maliyetini ve kablolama karmaşasını azaltır. 0–10 V sinyali 4–20 mA standardına çevirerek endüstriyel kontrol sistemleriyle tam uyumluluk sağlar.
Yüksek izolasyon kabiliyeti sayesinde sinyal parazitlerini engeller ve ölçüm kararlılığını artırır. Kompakt tasarımı ile pano içinde maksimum alan verimliliği sağlar.
Kullanım Alanları
Endüstriyel otomasyon sistemleri
PLC analog sinyal dönüşümü
Proses kontrol uygulamaları
Analog sinyal izolasyonu
Makine otomasyonu
Saha cihazı sinyal adaptasyonu
Neden Weidmüller 7760054121?
Weidmüller 7760054121 ACT20P-VI-CO-OLP-S, harici besleme gerektirmeyen pasif yapısı, hızlı tepki süresi ve yüksek izolasyon seviyesi ile endüstriyel sinyal dönüşüm uygulamaları için ideal bir çözümdür. Kompakt tasarımı sayesinde pano içinde yer tasarrufu sağlar ve sistem verimliliğini artırır.
