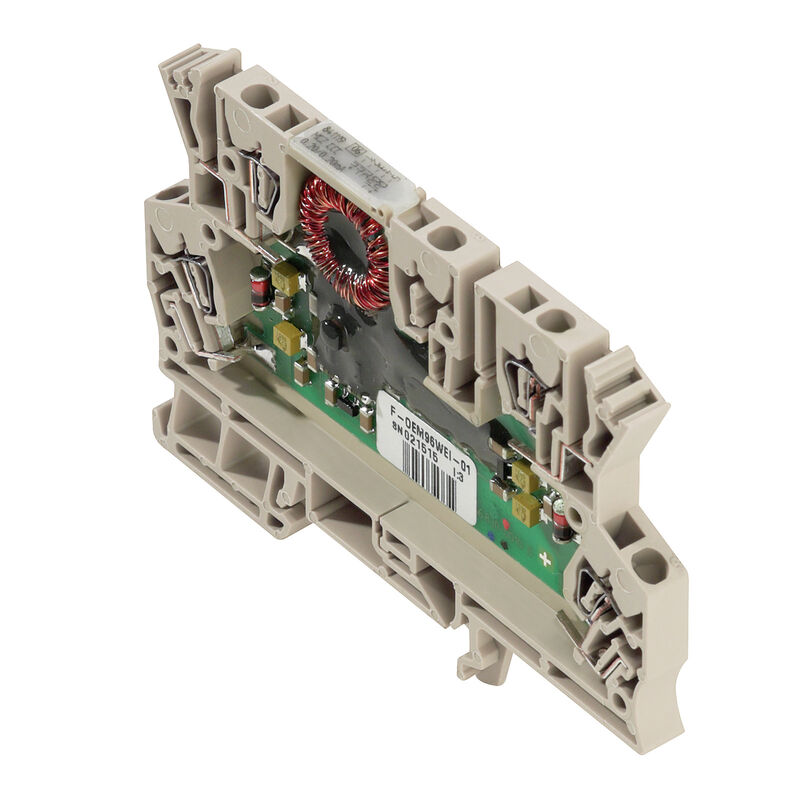

Weidmüller 8411190000 MCZ CCC 0-20MA/0-20MA, endüstriyel otomasyon sistemlerinde 0(4)-20 mA analog akım sinyallerinin galvanik olarak izole edilmesi için geliştirilmiş profesyonel bir pasif sinyal izolatörüdür (Passive Signal Isolator). Harici yardımcı besleme gerektirmeyen loop-powered (akım döngüsünden beslemeli) yapısı sayesinde enerji tüketimini azaltırken, giriş ve çıkış devreleri arasında güvenilir elektriksel izolasyon sağlar.
Cihaz, 0(4)-20 mA giriş sinyalini 1:1 oranında 0(4)-20 mA çıkış sinyaline aktararak PLC, SCADA, DCS ve proses kontrol sistemlerinde topraklama döngülerini (Ground Loop) önler, elektromanyetik parazitleri azaltır ve ölçüm doğruluğunu artırır. Sadece 6 mm genişliğindeki ultra ince tasarımı sayesinde pano içerisinde minimum alan kaplar ve TS35 DIN ray montajına uygundur. Harici besleme gerektirmemesi sayesinde kablolama maliyetlerini düşürür ve montajı kolaylaştırır.
Teknik Özellikler
- Ürün Kodu: 8411190000
- Model: MCZ CCC 0-20MA/0-20MA
- Marka: Weidmüller
- Seri: MCZ
- Ürün Tipi: Pasif Sinyal İzolatörü (Passive Signal Isolator)
- Giriş Sinyali: 0(4)…20 mA DC
- Çıkış Sinyali: 0(4)…20 mA DC
- Kanal Sayısı: 1
- Besleme: Giriş akım döngüsünden beslemeli (Loop Powered)
- Harici Besleme: Gerektirmez
- Yük Direnci: ≤ 500 Ω
- Gerilim Düşümü: 2.5…3 V @ 20 mA
- Galvanik İzolasyon: Giriş / Çıkış
- Doğruluk: <%0.1
- Kesim Frekansı (-3 dB): 100 Hz
- Bağlantı Tipi: Yay baskılı (Tension Clamp)
- Montaj Tipi: TS35 DIN Ray
- Koruma Sınıfı: IP20
- Çalışma Sıcaklığı: -25 °C … +60 °C
- Depolama Sıcaklığı: -40 °C … +85 °C
- Boyutlar: 6 × 91 × 63.2 mm
- Ağırlık: Yaklaşık 44.3 g
- Standartlar: CE, UL, RoHS
Ürün Avantajları
Weidmüller MCZ CCC 0-20MA/0-20MA, standart 0(4)-20 mA analog akım sinyallerini yüksek doğrulukla izole ederek saha cihazları ile kontrol sistemleri arasında oluşabilecek elektriksel parazitleri ve topraklama döngülerini ortadan kaldırır. Harici güç kaynağı gerektirmeyen pasif yapısı sayesinde enerji maliyetlerini azaltırken, sistem tasarımını da sadeleştirir.
Sadece 6 mm genişliğindeki kompakt gövdesi pano içerisinde maksimum alan tasarrufu sağlar. Yay baskılı bağlantı teknolojisi hızlı ve güvenli kablolama imkânı sunarken, bakım gerektirmeyen yapısı sayesinde uzun ömürlü ve güvenilir kullanım sağlar.
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- PLC kontrol panoları
- SCADA sistemleri
- DCS uygulamaları
- Proses kontrol sistemleri
- Kimya ve petrokimya tesisleri
- Enerji üretim tesisleri
- Ölçüm ve kontrol uygulamaları
- Analog 0(4)-20 mA sinyal izolasyonu
- Saha cihazları ile kontrol sistemleri arasındaki galvanik izolasyon uygulamaları
Neden Weidmüller 8411190000?
Weidmüller 8411190000 MCZ CCC 0-20MA/0-20MA, 0(4)-20 mA analog akım sinyallerini güvenilir şekilde izole eden profesyonel bir pasif sinyal izolatörüdür. Harici besleme gerektirmeyen loop-powered yapısı, 6 mm ultra ince tasarımı, yüksek doğruluğu ve güvenilir galvanik izolasyonu sayesinde endüstriyel otomasyon uygulamalarında uzun ömürlü ve stabil performans sunar.
