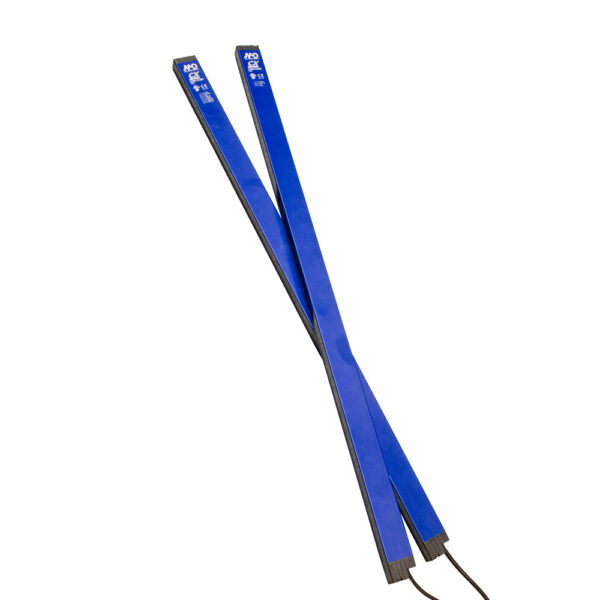

Datasensing CX2E0RF/20-032V, 320 mm kontrol yüksekliği ve 20 mm ışın aralığına sahip PNP dijital ve 0–10 V analog çıkışlı ölçüm alan sensörüdür. Üretim hatlarında nesnelerin varlığının ve konum bilgilerinin temassız olarak değerlendirilmesini destekler.
Çalışma Prensibi
Verici ve alıcı üniteleri arasında 17 kızılötesi ışınla algılama alanı oluşturulur. Nesnenin ışınları kesmesi sonucunda dijital çıkıştan varlık bilgisi, analog çıkıştan ise ölçüm bilgisi alınabilir. Teach-in fonksiyonu algılama koşullarının ayarlanmasına yardımcı olur.
Teknik Özellikler
Ürün Modeli: CX2E0RF/20-032V
Marka: Datasensing
Seri: CX2
Ürün Tipi: Hibrit Ölçüm Alan Sensörü
Kontrol Yüksekliği: 320 mm
Işın Aralığı: 20 mm
Işın Sayısı: 17
Minimum Algılanabilir Nesne: Ø 20 mm
Nominal Algılama Mesafesi: 0,3–6 m
Dijital Çıkış: PNP
Analog Çıkış: 0–10 V
Çıkış Fonksiyonu: NO / NC, analog pozitif / negatif eğim
Anahtarlama Frekansı: 59,5 Hz
Tepki Süresi: 8,4 ms (2 kat entegrasyon koşulunda)
Işık Kaynağı: Kızılötesi LED
Hassasiyet Ayarı: Kablolu Teach-in
Ek Fonksiyon: Blanking
Besleme Gerilimi: 16,8–30 VDC
Bağlantı: M12 konnektörlü, 200 mm PVC bağlantı kabloları
Gövde Malzemesi: Alüminyum
Optik Yüzey: PMMA
Boyutlar: 329 × 36 × 20 mm
Koruma Sınıfı: IP67
Çalışma Sıcaklığı: -10…+55 °C, donma olmadan
Sertifikalar: CE, cULus
Montaj Aksesuarı: ST151 sabitleme kiti
Ürün Avantajları
320 mm kontrol yüksekliğiyle orta boyutlu ürünlerin izlenmesi
Dijital varlık kontrolü ve analog ölçümün tek sensörde birleştirilmesi
6 metreye kadar nominal algılama mesafesi
59,5 Hz anahtarlama frekansı
Dayanıklı alüminyum gövde ve IP67 koruma
Kullanım Alanları
Konveyör sistemleri, ürün yükseklik kontrolü, ambalaj hatları, otomatik montaj, ürün geçiş algılama ve endüstriyel ölçüm sistemleri.
Neden Datasensing CX2E0RF/20-032V?
320 mm kontrol yüksekliği, 17 ışın ve PNP + 0–10 V çıkış kombinasyonuyla hem nesne algılama hem de analog ölçüm bilgisine ihtiyaç duyulan sistemlerde kullanılabilir.
