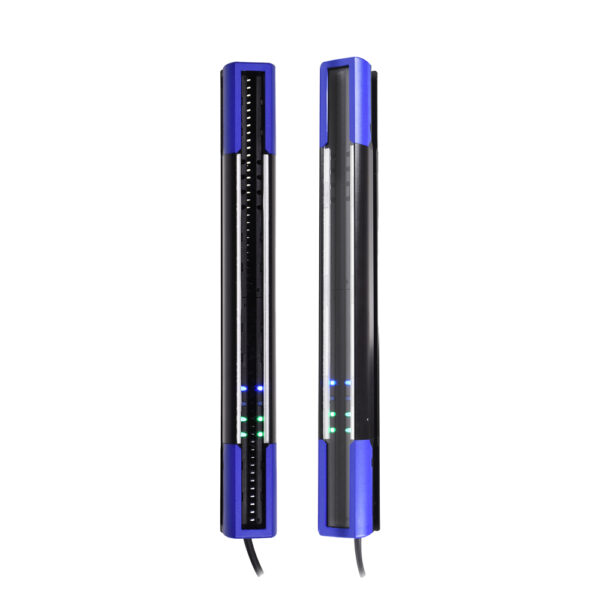

Datasensing DS4-10-2250-S12-JE, 2250 mm kontrollü yüksekliğe ve 225 ışınlı optik yapıya sahip DS4 Standard serisi fotoelektrik ölçüm alan sensörüdür. Ethernet TCP/IP ve IO-Link haberleşmesiyle geniş üretim hatlarında nesne varlığı, yükseklik ve profil kontrolü için geliştirilmiştir.
Çalışma Prensibi
Karşılıklı yerleştirilen verici ve alıcı üniteler arasında kızılötesi ışınlardan oluşan bir algılama alanı oluşturulur. Nesnenin kestiği ışınlar değerlendirilerek ölçüm bilgileri Ethernet TCP/IP, IO-Link veya yapılandırılabilir analog ve dijital çıkışlar üzerinden kontrol sistemine aktarılır.
Teknik Özellikler
Ürün Modeli: DS4-10-2250-S12-JE
Ürün Kodu: 957650089
Seri: DS4 Standard
Ürün Tipi: Fotoelektrik Algılama ve Ölçüm Alan Sensörü
Kontrollü Yükseklik: 2250 mm
Işın Aralığı: 10 mm
Işın Sayısı: 225
Algılama Mesafesi: 0,2–7 m
Algılama Yeteneği: Teach-In ile 10 mm; Teach-In olmadan 14 mm
Dijital Çıkış: PNP / NPN / Push-Pull, yapılandırılabilir
Analog Çıkış: 0–10 V / 4–20 mA
Haberleşme: Ethernet TCP/IP, IO-Link
Hassasiyet Ayarı: Remote Teach, IO-Link, AppGUI
Besleme Gerilimi: 19,2–28,8 VDC
Işık Kaynağı: Kızılötesi, 850 nm
Bağlantı: Verici M12 5 pin, alıcı M12 8 pin, Ethernet M12 4 pin D-kodlu
Gövde Malzemesi: Alüminyum
Optik Pencere: PMMA
Boyutlar: 35 × 40 × 2261,5 mm
Koruma Sınıfı: IP65 / IP67
Çalışma Sıcaklığı: -30…+50 °C
Ürün Avantajları
225 ışınlı optik yapısı sayesinde büyük nesnelerin temassız algılanmasını ve yükseklik ölçümünü destekler. Ethernet TCP/IP haberleşmesi ölçüm verilerinin ağ tabanlı kontrol sistemlerine aktarılmasına olanak sağlar. IO-Link ve AppGUI üzerinden parametre ayarı, farklı üretim koşullarına uyarlanmasını kolaylaştırır.
Kullanım Alanları
Paletleme sistemleri, lojistik hatları, konveyörler, büyük kutu kontrolü, ürün profil ölçümü, paketleme ve kalite kontrol.
Neden Datasensing DS4-10-2250-S12-JE?
2250 mm kontrollü yüksekliği, 225 ışını ve Ethernet TCP/IP haberleşmesiyle geniş alanlı endüstriyel ölçüm uygulamalarına uygun bir çözümdür.
