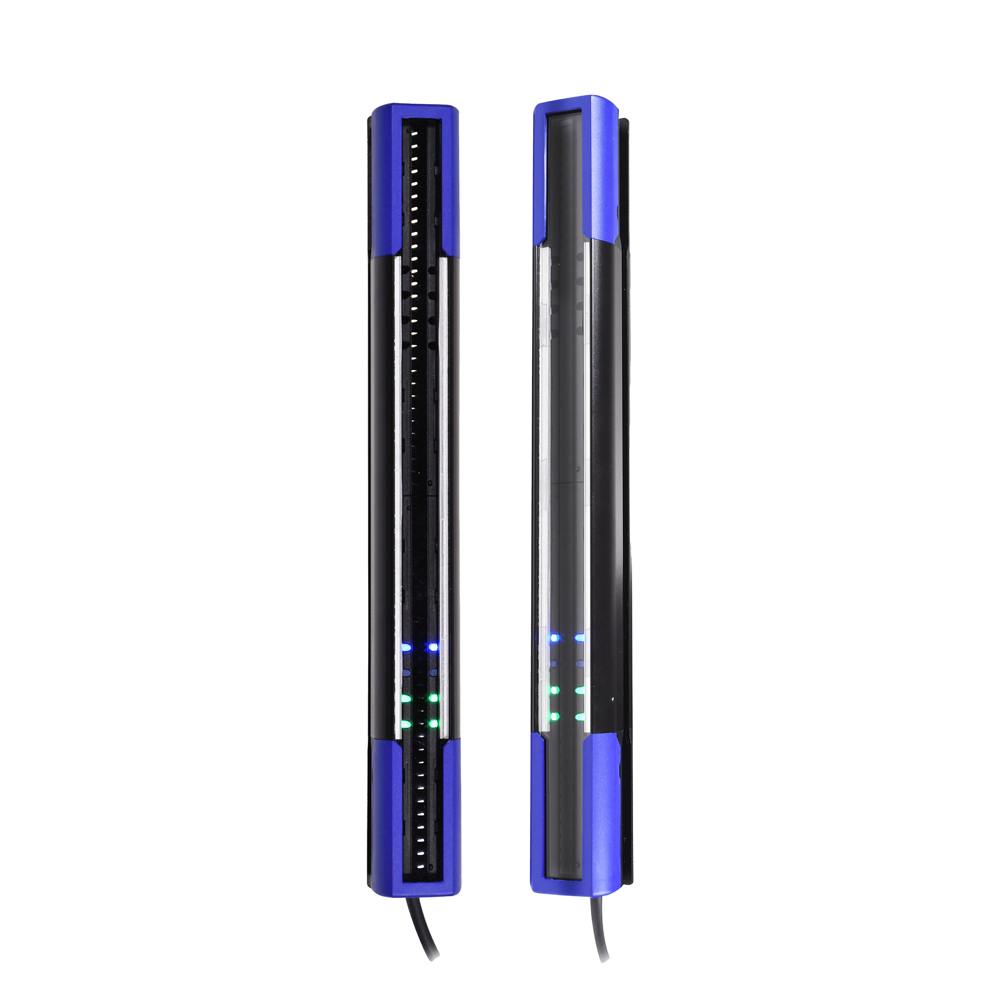

Datasensing DS4-10-3000-S08-JZ, 3000 mm kontrollü yüksekliğe ve 300 ışınlı optik yapıya sahip DS4 Standard serisi fotoelektrik ölçüm alan sensörüdür. Çok geniş algılama bölgelerinde büyük nesnelerin yükseklik, konum ve profil kontrolü için geliştirilmiştir.
Çalışma Prensibi
Karşılıklı yerleştirilen verici ve alıcı arasında kızılötesi ışınlardan oluşan bir algılama alanı oluşturulur. Nesnenin kestiği ışınlar değerlendirilerek ölçüm bilgileri IO-Link, RS485 ve yapılandırılabilir analog/dijital çıkışlar üzerinden kontrol sistemine aktarılır.
Teknik Özellikler
Ürün Modeli: DS4-10-3000-S08-JZ
Ürün Kodu: 957650075
Seri: DS4 Standard
Ürün Tipi: IO-Link ve RS485 Haberleşmeli Ölçüm Alan Sensörü
Kontrollü Yükseklik: 3000 mm
Işın Aralığı: 10 mm
Işın Sayısı: 300
Algılama Mesafesi: 0,2–7 m
Algılama Yeteneği: Teach-In ile 10 mm; Teach-In olmadan 14 mm
Dijital Çıkış: PNP / NPN / Push-Pull, yapılandırılabilir
Analog Çıkış: 0–10 V / 4–20 mA
Haberleşme: IO-Link, RS485
Hassasiyet Ayarı: Remote Teach, IO-Link, AppGUI
Besleme Gerilimi: 19,2–28,8 VDC
Işık Kaynağı: Kızılötesi, 850 nm
Bağlantı: Verici M12 5 pin, alıcı M12 8 pin
Gövde Malzemesi: Alüminyum
Optik Pencere: PMMA
Boyutlar: 35 × 40 × 3011,5 mm
Koruma Sınıfı: IP65 / IP67
Çalışma Sıcaklığı: -30…+50 °C
Ürün Avantajları
300 ışınlı optik yapısı sayesinde 3000 mm kontrollü yükseklik boyunca nesne algılama ve ölçüm yapılmasını destekler. IO-Link ve RS485 haberleşmesi, ölçüm verilerinin endüstriyel kontrol sistemlerine aktarılmasını sağlar.
Kullanım Alanları
Lojistik sistemleri, paletleme hatları, konveyörler, büyük kutu algılama, ürün profil ölçümü, paketleme ve kalite kontrol.
Neden Datasensing DS4-10-3000-S08-JZ?
3000 mm kontrollü yüksekliği, 300 ışını ve 0,2–7 m algılama mesafesiyle çok geniş alanlı endüstriyel ölçüm uygulamalarına gelişmiş bir çözüm sunar.
