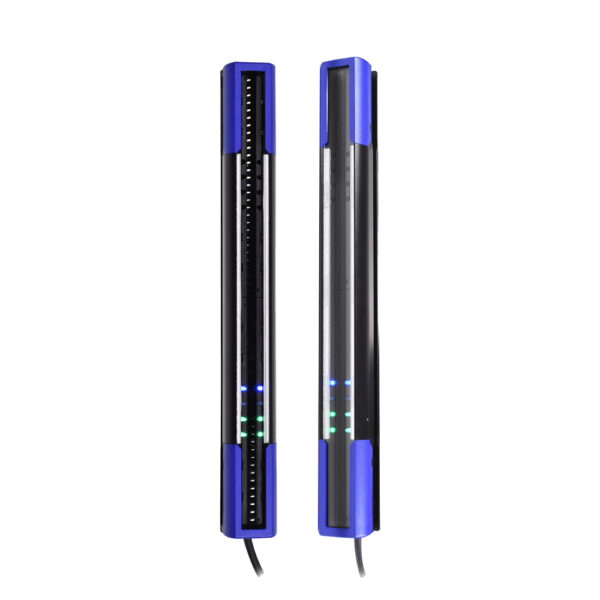

Datasensing DS4-10-3000-S12-JE, 3000 mm kontrollü yüksekliğe ve 300 ışınlı optik yapıya sahip DS4 Standard serisi Ethernet haberleşmeli ölçüm alan sensörüdür. Çok geniş algılama bölgelerinde büyük nesnelerin varlık, konum, yükseklik ve profil kontrolü için geliştirilmiştir.
Çalışma Prensibi
Karşılıklı yerleştirilen verici ve alıcı arasında çoklu kızılötesi ışınlardan oluşan bir algılama alanı oluşturulur. Nesnenin kestiği ışınlar değerlendirilerek ölçüm verileri Ethernet TCP/IP, IO-Link ve yapılandırılabilir analog/dijital çıkışlar üzerinden kontrol sistemine aktarılır.
Teknik Özellikler
Ürün Modeli: DS4-10-3000-S12-JE
Ürün Kodu: 957650094
Seri: DS4 Standard
Ürün Tipi: Ethernet Haberleşmeli Fotoelektrik Ölçüm Alan Sensörü
Kontrollü Yükseklik: 3000 mm
Işın Aralığı: 10 mm
Işın Sayısı: 300
Algılama Mesafesi: 0,2–7 m
Algılama Yeteneği: Teach-In ile 10 mm; Teach-In olmadan 14 mm
Dijital Çıkış: PNP / NPN / Push-Pull, yapılandırılabilir
Analog Çıkış: 0–10 V / 4–20 mA
Haberleşme: Ethernet TCP/IP, IO-Link
Hassasiyet Ayarı: Remote Teach, IO-Link, AppGUI
Besleme Gerilimi: 19,2–28,8 VDC
Işık Kaynağı: Kızılötesi, 850 nm
Bağlantı: Verici M12 5 pin, alıcı M12 8 pin, Ethernet M12 4 pin D-kodlu
Gövde Malzemesi: Alüminyum
Optik Pencere: PMMA
Boyutlar: 35 × 40 × 3011,5 mm
Koruma Sınıfı: IP65 / IP67
Çalışma Sıcaklığı: -30…+50 °C
Ürün Avantajları
300 ışınlı optik yapısı ve 3000 mm kontrollü yüksekliği sayesinde büyük nesnelerin temassız ölçümünü destekler. Ethernet TCP/IP bağlantısı ölçüm verilerinin ağ tabanlı sistemlere aktarılmasına olanak sağlar. IO-Link ve AppGUI üzerinden parametre ayarı, farklı uygulamalara uyarlanmasını kolaylaştırır.
Kullanım Alanları
Lojistik sistemleri, paletleme hatları, büyük kutu algılama, konveyörler, ürün yüksekliği ve profil ölçümü, paketleme ve endüstriyel kalite kontrol.
Neden Datasensing DS4-10-3000-S12-JE?
3000 mm kontrollü yüksekliği, 300 ışını ve Ethernet TCP/IP haberleşmesiyle çok geniş alanlı endüstriyel ölçüm uygulamalarına çözüm sunar.
