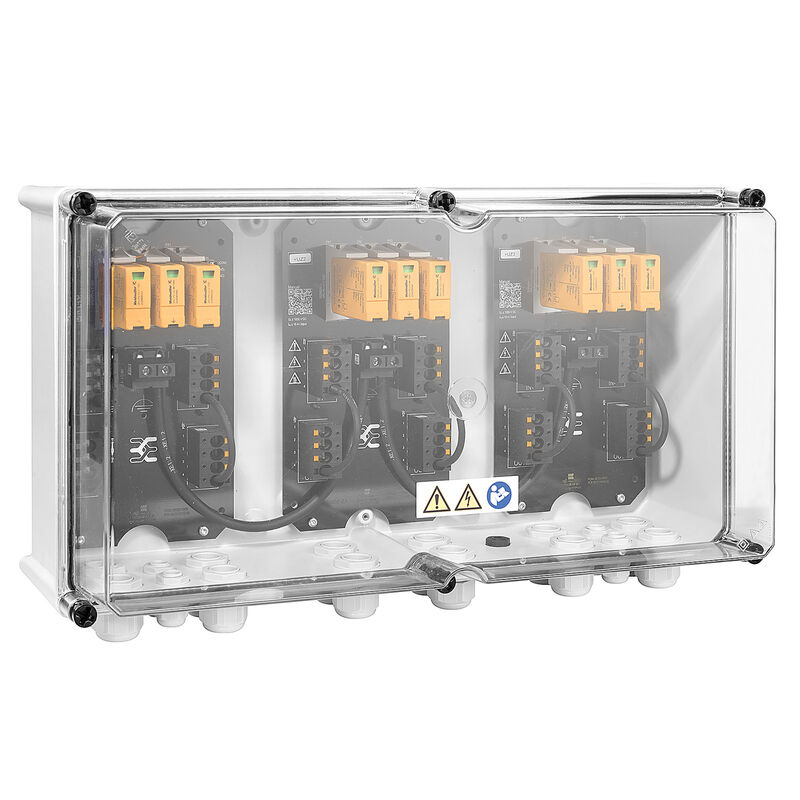

Weidmüller 2683130000 PVN1M3I9SXFXV1O0TXPX10, fotovoltaik (PV) sistemler için geliştirilmiş PV Next Combiner Box (Generator Bağlantı Kutusu) çözümüdür. 1.000 V DC sistemlerde 3 MPPT girişine bağlı toplam 9 PV stringin (her MPPT için 3 giriş / 3 çıkış) güvenli şekilde birleştirilmesini sağlar. Dahili Tip 1+2 DC parafudr (SPD) sayesinde inverterleri yıldırım darbeleri ve anahtarlama kaynaklı aşırı gerilimlere karşı korurken, kablolamayı sadeleştirerek güvenli ve düzenli bir kurulum sunar. Ürün IEC/EN 61439-1, IEC/EN 61439-2 ve CLC/TS 51643-32 standartlarına uygun olarak tasarlanmıştır. Üretimden kaldırılmış olup üretici tarafından 2890580000 kodlu yeni nesil model önerilmektedir.

Weidmüller PVN1M3I9SXFXV1O0TXPX10 modeli, 3 MPPT, 9 string, PUSH IN bağlantı teknolojisi, M25 kablo rakorlu bağlantı, IP65 koruma sınıfı ve Tip 1+2 uzaktan alarm kontaklı parafudr ile yüksek güvenilirlik sunar. Cam elyaf takviyeli polyester gövdesi sayesinde zorlu dış ortam koşullarında uzun ömürlü kullanım sağlar. 5 yıl Weidmüller garantisi ile ticari ve endüstriyel güneş enerjisi projelerinde güvenle tercih edilmektedir.

Teknik Özellikler

• Ürün Kodu: 2683130000
• Ürün Modeli: PVN1M3I9SXFXV1O0TXPX10
• Seri: PV Next
• Ürün Tipi: Fotovoltaik Combiner Box (Generator Bağlantı Kutusu)
• Nominal Sistem Gerilimi: 1.000 V DC
• Maksimum PV Gerilimi (Ucpv): 1.100 V DC
• MPP Sayısı: 3
• String Girişi: 9 (Her MPPT için 3 giriş)
• String Çıkışı: 9 (Her MPPT için 3 çıkış)
• MPP Başına Maksimum Akım: 45 A
• Nominal Akım: 56,25 A
• Bağlantı Tipi: PUSH IN
• Kablo Girişi: M25 Kablo Rakoru
• Parafudr: Tip 1+2 DC SPD (Uzaktan Alarm Kontaklı)
• Koruma Sınıfı: IP65
• Montaj Tipi: Duvar Montajı
• Darbe Dayanımı: IK08 / IK10
• Gövde Malzemesi: Cam elyaf takviyeli polyester ve polikarbonat
• Boyutlar: 330 × 558 × 210 mm
• Net Ağırlık: 6.600 g
• Çalışma Sıcaklığı: -40 °C … +50 °C
• Bağıl Nem: %5…90 (Yoğuşmasız)
• Standartlar: IEC/EN 61439-1, IEC/EN 61439-2, EN 61643-31, CLC/TS 51643-32
• Garanti: 5 Yıl
• Üretim Durumu: Üretimden kaldırılmıştır.
• Önerilen Yeni Model: 2890580000

Ürün Avantajları

• 1.000 V DC fotovoltaik sistemler için geliştirilmiştir.
• 3 MPPT üzerinde toplam 9 PV string bağlantısını destekler.
• Dahili Tip 1+2 DC parafudr ile inverterleri yıldırım ve aşırı gerilimlere karşı korur.
• PUSH IN bağlantı teknolojisi sayesinde hızlı ve güvenli montaj sağlar.
• IP65 koruma sınıfı ile dış ortam kullanımına uygundur.
• Cam elyaf takviyeli gövdesi sayesinde yüksek mekanik dayanım sunar.
• Uzaktan alarm kontağı ile SPD durumu uzaktan izlenebilir.
• IK08 / IK10 darbe dayanımı ile zorlu endüstriyel koşullara uygundur.
• 5 yıl Weidmüller garantisi sunar.
• Büyük ölçekli ticari ve endüstriyel GES projeleri için ideal çözümdür.

Kullanım Alanları

• Güneş Enerjisi Santralleri (GES)
• Çatı tipi fotovoltaik sistemler
• Arazi tipi güneş enerjisi santralleri
• PV Combiner Box uygulamaları
• Solar inverter koruması
• Ticari güneş enerjisi projeleri
• Endüstriyel PV sistemleri
• Yenilenebilir enerji tesisleri
• OEM güneş enerjisi uygulamaları
• Enerji üretim tesisleri

Neden Weidmüller 2683130000 PVN1M3I9SXFXV1O0TXPX10?

Weidmüller 2683130000 PVN1M3I9SXFXV1O0TXPX10, 1.000 V DC fotovoltaik sistemlerde 3 MPPT üzerinde toplam 9 stringin güvenli şekilde birleştirilmesi ve inverterlerin yıldırım ile aşırı gerilimlere karşı korunması için geliştirilmiş profesyonel bir PV Next Combiner Box çözümüdür. Tip 1+2 parafudr, PUSH IN bağlantı teknolojisi, IP65 koruma sınıfı, yüksek akım taşıma kapasitesi ve 5 yıl üretici garantisi sayesinde güneş enerjisi sistemlerinde güvenli, uzun ömürlü ve yüksek performanslı bir çözüm sunar. Bu model üretimden kaldırılmış olup yeni projelerde 2890580000 kodlu alternatif model önerilmektedir.
