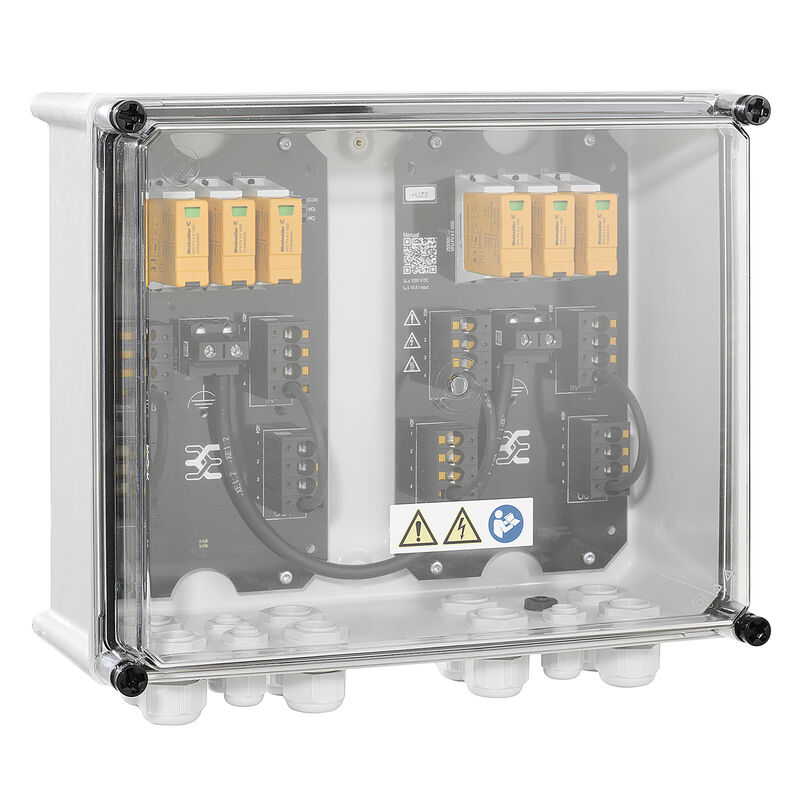

Weidmüller 2683320000 PVN1M2I6SXFXV2O0TXPX10, fotovoltaik (PV) sistemler için geliştirilmiş PV Next Combiner Box (Generator Bağlantı Kutusu) çözümüdür. 1.000 V DC sistemlerde 2 MPPT girişine bağlı toplam 6 PV stringin (her MPPT için 3 giriş / 3 çıkış) güvenli şekilde birleştirilmesini sağlar. Dahili Tip 2 DC parafudr (SPD) ile inverterleri yıldırım kaynaklı endüklenen aşırı gerilimlere ve anahtarlama darbelerine karşı korur. Kompakt yapısı ve PUSH IN bağlantı teknolojisi sayesinde hızlı montaj, güvenilir bağlantı ve düzenli kablolama imkânı sunar. Ürün üretimden kaldırılmış olup üretici tarafından 2890570000 kodlu yeni nesil model önerilmektedir.

Weidmüller PVN1M2I6SXFXV2O0TXPX10 modeli, 2 MPPT, 6 string, IP65 koruma sınıfı, M25 kablo rakorlu girişler ve Tip 2 parafudr ile ticari ve endüstriyel güneş enerjisi santrallerinde güvenilir koruma sağlar. Cam elyaf takviyeli polyester gövdesi sayesinde zorlu dış ortam koşullarına dayanıklıdır. 5 yıl Weidmüller garantisi ile uzun ömürlü kullanım sunar.

Teknik Özellikler

• Ürün Kodu: 2683320000
• Ürün Modeli: PVN1M2I6SXFXV2O0TXPX10
• Seri: PV Next
• Ürün Tipi: Fotovoltaik Combiner Box (Generator Bağlantı Kutusu)
• Nominal Sistem Gerilimi: 1.000 V DC
• Maksimum PV Gerilimi (Ucpv): 1.100 V DC
• MPP Sayısı: 2
• String Girişi: 6 (Her MPPT için 3 giriş)
• String Çıkışı: 6 (Her MPPT için 3 çıkış)
• MPP Başına Maksimum Akım: 30 A
• Bağlantı Tipi: PUSH IN
• Kablo Girişi: M25 Kablo Rakoru
• Parafudr: Tip 2 DC SPD
• Nominal Deşarj Akımı (In): 20 kA
• Maksimum Deşarj Akımı (Imax): 40 kA
• Toplam Deşarj Akımı (Itotal): 50 kA
• Koruma Seviyesi (Up): ≤ 3,8 kV
• Kısa Devre Dayanımı (Iscpv): 11 kA
• Koruma Sınıfı: IP65
• Montaj Tipi: Duvar Montajı
• Gövde Malzemesi: Cam elyaf takviyeli polyester ve polikarbonat
• Boyutlar: 372 × 330 × 175 mm
• Net Ağırlık: 5.917 g
• Çalışma Sıcaklığı: -40 °C … +50 °C
• Bağıl Nem: %5…90 (Yoğuşmasız)
• Standartlar: IEC/EN 61439-2, CLC/TS 51643-32
• Garanti: 5 Yıl
• Üretim Durumu: Üretimden kaldırılmıştır.
• Önerilen Yeni Model: 2890570000

Ürün Avantajları

• 1.000 V DC fotovoltaik sistemler için geliştirilmiştir.
• 2 MPPT üzerinde toplam 6 PV string bağlantısını destekler.
• Dahili Tip 2 DC parafudr ile inverterleri aşırı gerilimlere karşı korur.
• PUSH IN bağlantı teknolojisi sayesinde hızlı ve güvenli montaj sağlar.
• IP65 koruma sınıfı ile dış ortam kullanımına uygundur.
• Cam elyaf takviyeli gövdesi sayesinde yüksek mekanik dayanım sunar.
• Kablo rakorlu giriş yapısı sayesinde güvenli kablolama sağlar.
• IEC/EN standartlarına uygun profesyonel tasarıma sahiptir.
• 5 yıl Weidmüller garantisi sunar.
• Ticari ve endüstriyel GES projeleri için ideal çözümdür.

Kullanım Alanları

• Güneş Enerjisi Santralleri (GES)
• Çatı tipi fotovoltaik sistemler
• Arazi tipi güneş enerjisi santralleri
• PV Combiner Box uygulamaları
• Solar inverter koruması
• Ticari güneş enerjisi projeleri
• Endüstriyel PV sistemleri
• Yenilenebilir enerji tesisleri
• OEM güneş enerjisi uygulamaları
• Enerji üretim tesisleri

Neden Weidmüller 2683320000 PVN1M2I6SXFXV2O0TXPX10?

Weidmüller 2683320000 PVN1M2I6SXFXV2O0TXPX10, 1.000 V DC fotovoltaik sistemlerde 2 MPPT üzerinde toplam 6 stringin güvenli şekilde birleştirilmesi ve inverterlerin aşırı gerilimlere karşı korunması için geliştirilmiş profesyonel bir PV Next Combiner Box çözümüdür. Tip 2 parafudr, PUSH IN bağlantı teknolojisi, IP65 koruma sınıfı, 50 kA toplam deşarj kapasitesi ve 5 yıl üretici garantisi sayesinde güneş enerjisi sistemlerinde güvenli, uzun ömürlü ve yüksek performans sunar. Bu model üretimden kaldırılmış olup yeni projelerde 2890570000 kodlu alternatif model önerilmektedir.
