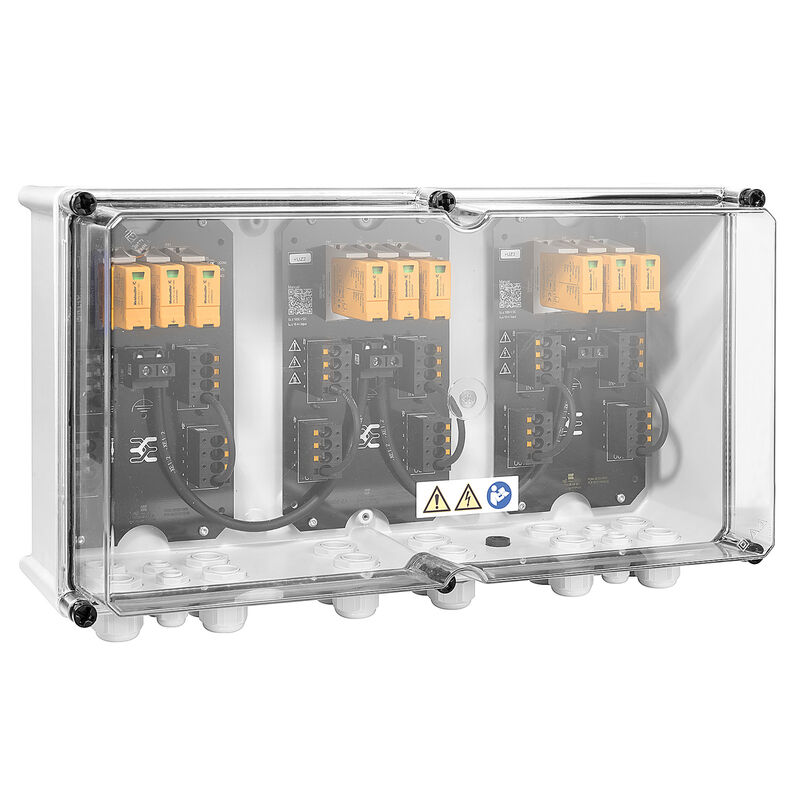

Weidmüller 2683330000 PVN1M3I9SXFXV2O0TXPX10, fotovoltaik (PV) sistemler için geliştirilmiş PV Next Combiner Box (Generator Bağlantı Kutusu) çözümüdür. 1.000 V DC sistemlerde 3 MPPT girişine bağlı toplam 9 PV stringin (her MPPT için 3 giriş / 3 çıkış) güvenli şekilde birleştirilmesini sağlar. Dahili Tip 2 DC parafudr (SPD) sayesinde inverterleri yıldırım kaynaklı endüklenen aşırı gerilimlere ve anahtarlama darbelerine karşı korur. PUSH IN bağlantı teknolojisi ve kablo rakorlu yapısı sayesinde hızlı montaj, güvenilir bağlantı ve düzenli kablolama sunar. Bu ürün üretimden kaldırılmış olup üretici tarafından 2890580000 kodlu yeni nesil model önerilmektedir.

Weidmüller PVN1M3I9SXFXV2O0TXPX10 modeli, 3 MPPT, 9 string, IP65 koruma sınıfı, cam elyaf takviyeli polyester gövde ve Tip 2 parafudr ile ticari ve endüstriyel güneş enerjisi santrallerinde yüksek güvenilirlik sunar. 5 yıl Weidmüller garantisi sayesinde uzun ömürlü kullanım sağlar.

Teknik Özellikler

• Ürün Kodu: 2683330000
• Ürün Modeli: PVN1M3I9SXFXV2O0TXPX10
• Seri: PV Next
• Ürün Tipi: Fotovoltaik Combiner Box (Generator Bağlantı Kutusu)
• Nominal Sistem Gerilimi: 1.000 V DC
• Maksimum PV Gerilimi (Ucpv): 1.100 V DC
• MPP Sayısı: 3
• String Girişi: 9 (Her MPPT için 3 giriş)
• String Çıkışı: 9 (Her MPPT için 3 çıkış)
• MPP Başına Maksimum Akım: 30 A
• String Başına Maksimum Akım: 30 A
• Bağlantı Tipi: PUSH IN
• Kablo Girişi: M25 Kablo Rakoru
• Parafudr: Tip 2 DC SPD
• Nominal Deşarj Akımı (In): 20 kA
• Maksimum Deşarj Akımı (Imax): 40 kA
• Toplam Deşarj Akımı (Itotal): 50 kA
• Koruma Seviyesi (Up): ≤ 3,8 kV
• Kısa Devre Dayanımı (Iscpv): 11 kA
• Koruma Sınıfı: IP65
• Montaj Tipi: Duvar Montajı
• Darbe Dayanımı: IK08 / IK10
• Gövde Malzemesi: Cam elyaf takviyeli polyester ve polikarbonat
• Boyutlar: 558 × 330 × 210 mm
• Net Ağırlık: 6.600 g
• Çalışma Sıcaklığı: -40 °C … +50 °C
• Bağıl Nem: %5…90 (Yoğuşmasız)
• Standartlar: IEC/EN 61439-1, IEC/EN 61439-2, EN 61643-31, CLC/TS 51643-32
• Garanti: 5 Yıl
• Üretim Durumu: Üretimden kaldırılmıştır.
• Önerilen Yeni Model: 2890580000

Ürün Avantajları

• 1.000 V DC fotovoltaik sistemler için geliştirilmiştir.
• 3 MPPT üzerinde toplam 9 PV string bağlantısını destekler.
• Dahili Tip 2 DC parafudr ile inverterleri aşırı gerilimlere karşı korur.
• PUSH IN bağlantı teknolojisi sayesinde hızlı ve güvenli montaj sağlar.
• IP65 koruma sınıfı ile dış ortam kullanımına uygundur.
• Cam elyaf takviyeli gövdesi sayesinde yüksek mekanik dayanım sunar.
• Kablo rakorlu giriş yapısı sayesinde güvenli ve düzenli kablolama sağlar.
• IK08 / IK10 darbe dayanımı ile zorlu saha koşullarına uygundur.
• 5 yıl Weidmüller garantisi sunar.
• Büyük ölçekli ticari ve endüstriyel GES projeleri için ideal çözümdür.

Kullanım Alanları

• Güneş Enerjisi Santralleri (GES)
• Çatı tipi fotovoltaik sistemler
• Arazi tipi güneş enerjisi santralleri
• PV Combiner Box uygulamaları
• Solar inverter koruması
• Ticari güneş enerjisi projeleri
• Endüstriyel PV sistemleri
• Yenilenebilir enerji tesisleri
• OEM güneş enerjisi uygulamaları
• Enerji üretim tesisleri

Neden Weidmüller 2683330000 PVN1M3I9SXFXV2O0TXPX10?

Weidmüller 2683330000 PVN1M3I9SXFXV2O0TXPX10, 1.000 V DC fotovoltaik sistemlerde 3 MPPT üzerinde toplam 9 stringin güvenli şekilde birleştirilmesi ve inverterlerin aşırı gerilimlere karşı korunması için geliştirilmiş profesyonel bir PV Next Combiner Box çözümüdür. Tip 2 parafudr, PUSH IN bağlantı teknolojisi, IP65 koruma sınıfı, 50 kA toplam deşarj kapasitesi ve 5 yıl üretici garantisi sayesinde güneş enerjisi sistemlerinde güvenli, uzun ömürlü ve yüksek performans sunar. Bu model üretimden kaldırılmış olup yeni projelerde 2890580000 kodlu alternatif model önerilmektedir.
